入库时间：2013-09-11“远征号”潜水艇在东海执行完任务后返回到长江某基地，请在图中画出潜水艇加速上浮过程中所受重力和浮力的示意图．
-
难度：
使用次数：188
入库时间：2013-09-11
（1）如图所示，一把茶壶放在水平桌面上，请画出茶壶所受的重力G的示意图．
（2）如图所示的茶壶在倒茶时相当于一个杠杆，现以O为支点，在A点处提壶耳向杯中倒水，请画出作用在A点的最小的动力F 及其对应的力臂l．
-
难度：
使用次数：125
入库时间：2013-09-11
在“探究二力平衡的条件”实验中，小明选择了如图的装置，把小卡片两端细线绕过滑轮，并挂上钩码．
（1）实验中选择小卡片的目的是 不考虑 （填“考虑”、“不考虑”）小卡片的重力；探究两个力大小关系时，应该观察细线两端所挂钩码的个数．
（2）为了探究两个平衡力是否在同一条直线上，进行如下操作： 旋转 （填“挤压”、“翻转”或“旋转”）小卡片，松手后观察小卡片是否平衡．
（3）小明利用弹簧测力计代替图中的钩码进行了探究，发现两个力的大小还有较小的差距．你认为形成差距的原因是 测力计未校零（或两个滑轮的摩擦不同，或读数误差） （答出一条即可）．
-
难度：
使用次数：103
入库时间：2013-09-11
在探究有关浮力的实验中：
（1）如图所示，小明做了这样一个小实验：在水桶中装多半桶水，用手把空的饮料罐按入水中，体会饮料罐所受浮力及其变化，同时观察水面高度的变化．依据这个小实验，对“浮力的大小与什么因素有关？”这一问题，你做出的猜想是 浮力的大小与物体排开液体的体积有关 ．
（2）为验证阿基米德原理，实验需要比较的物理量是 浮力和物体排开液体的重力 ．
（3）如图是验证阿基米德原理的一个实验过程图，通过图中 B和C 两个步骤测出了浮力（选填代号即可）．
（4）小明同学利用上面实验中的器材和木块，进一步探究了漂浮在水面上的物体所受浮力的大小是否遵循阿基米德原理．但实验过程中有一个步骤与上图不同，这个步骤是 （选填代号即可）．
-
难度：
使用次数：221
入库时间：2013-09-11

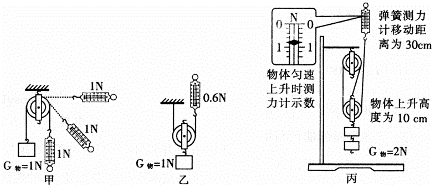

同学们共同研究滑轮的特点：
（1）他们研究定滑轮特点时，做的实验如甲图所示，据此可证明：使用定滑轮 能改变动力方向，但不能省力 ．
（2）他们研究动滑轮特点时，用动滑轮匀速竖直提升重物，如乙图所示．据此可知，使用动滑轮 能省力，但不能改变力的方向 ．
（3）他们组装了滑轮组，发现使用滑轮组提升重物时能省力，于是他们想：利用滑轮组提升重物能否省功呢？为此，他们进行的实验如丙图所示．请根据丙图信息．写出分析数据的具体过程，并回答他们的问题．
