难度：
使用次数：112

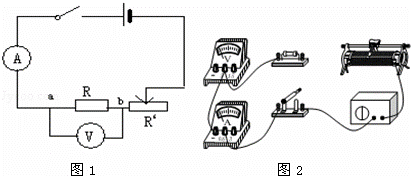

入库时间：2013-09-11在“研究电流跟电压、电阻的关系”时，有以下实验器材：4V蓄电池、8V蓄电池、电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、“50Ω 1.5A”、“100Ω 2A”、“200Ω 1A”三个滑动变阻器滑、几个定值电阻、开关一个，导线若干,同学们选择了合适的实验器材，设计如图1所示的电路图，其中R分别为5Ω、10Ω、20Ω的定值电阻，R′为滑动变阻器，做了三组实验，数据分别记录在表一、表二和表三中．
表一
R=5Ω
电压/V
2.0
4.0
6.0
电流/A
0.4
0.8
1.2
表二
R=10Ω
电压/V
2.0
4.0
6.0
电流/A
0.2
0.4
0.6
表三
R=20Ω
电压/V
2.0
4.0
6.0
电流/A
0.1
0.2
0.3
（1）根据表中实验数据，可得出如下结论：
分析表一或表二或表三可得： ．
综合分析表一、表二和表三可得： ．
（2）能够顺利完成以上实验同学们选择的是 蓄电池 的滑动变阻器．
（3）刘阳同学在连接实物电路时，连成如图2所示的电路，请你帮他完成电路连接．
-
难度：
使用次数：115
入库时间：2013-09-11
小强在“测滑轮组机械效率”的实验中，用图甲所示的滑轮组进行了三次实验，实验数据如下表：
实验
次数
G/N 物重
物体上升的高度h/cm
测力计的示数F/N
测力计移动的距离s/cm
1
6
3
2.5
9
2
6
5
2.5
17
3
6
8
2.5
24
（1）分析表中数据，回答以下问题：
①表中有一个数据的记录是错误的，错误的数据是： ；
②第3次实验中滑轮组的机械效率是： ；
③滑轮组的机械效率与 无关．
（2）小红在小明实验的基础上多使用一个滑轮也做了实验，如图乙所示．
①小明多使用一个滑轮，目的是为了改变： ；
②当这两位同学使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，它们的机械效率 （相同/不相同），理由是： ．
-
难度：
使用次数：200
入库时间：2013-09-11
如图所示，小明用不同材料做成粗细大小都一样的甲、乙两支密度计放在水中，水面刚好与甲的最上端刻度相齐，与乙的最下端刻度相齐．由图可知甲、乙密度计的重力G甲 G乙 （填“大于”或“小于”）．其中 密度计可以测比水密度大的液体的密度．
-
难度：
使用次数：54
入库时间：2013-09-11
随着人们生活水平的逐渐提高，小轿车已经走进了千家万户．前不久，小明家也新买回来了一辆小汽车，好奇的小明找出了小汽车如下表列出的有关数据：（g=10N/kg，1L=10﹣3m3）
小汽车的质量1200kg 小汽车的额定功率90kW
每个轮胎与地面的接触面积500cm2 100km耗油量10L
汽油的密度0.71×103kg/m3 汽油的价格6.25元/L
求：（1）该小汽车静止在水平地面上时，对地面的压强是多大？
（2）若该小汽车行驶100km，则需耗油多少千克？
（3）小明发现该小汽车在水平路面上以额定功率匀速运动的速度是72km/h，请计算该车行驶100km牵引力所做的功．
（4）假如小明还想知道小汽车发动机正常工作时的效率大约是多少，则小明还需查阅的信息有哪些？
-
难度：
使用次数：187
入库时间：2013-09-11
小明家的电热饮水机，有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S1自动断开，处于保温状态；当水温降至一定温度t时，S1又闭合重新加热．饮水机的铭牌数据与电路原理图如下：
热水箱水量 额定电压 加热时功率 保温时功率
2kg 220V 440W 40W
（1）求电阻R1的阻值；
（2）求正常加热时通过饮水机的电流；
（3）在无人取水情况下，饮水机重新加热一次的时间为5min．加热一次消耗的电能是多少？重新加热前的水温t是多少？（不计能量损失，c水=4.2×103J/（kg•℃））
