难度：
使用次数：137

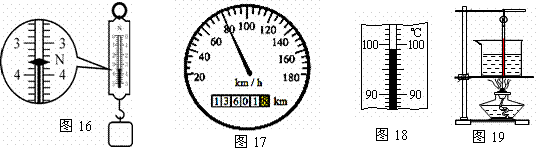

入库时间：2013-09-05(1)如图16所示，弹簧测力计的示数为__________N。
(2)如图17所示，速度表的示数为_______________。
(3)①常用温度计是根据液体的_______________现象制成的；如图18中温度计的读数是_________℃。②下表是小吴同学探究“液体汽化”时的探究实验记录(环境大气压为标准气压值)：
时间/min
0
1
2
3
4
5
6
7
8
9
10
11
温度/℃
60
70
80
90
95
99
99
95
99
99
99
99
根据探究数据记录，可以推测表中第______分钟时记录的实验数据可能是错误的。
③如图19，小赵同学使用温度计测量水的温度，操作出现的错误是____________________。
(4)小周进行了如下实验，探究声音的产生和传播：
①往鼓面上撤一些泡沫屑，敲鼓时听见鼓声并看见泡沫屑不停地跳动，这说明________。
②用手机甲拨打放在真空罩内的手机乙，能看到手机乙显示手机甲的号码，却听不到手机乙响铃，这说明_________________。
-
难度：
使用次数：121
入库时间：2013-09-05
“探究杠杆的平衡条件”实验中采用的器材有杠杆、支架、弹簧测力计、刻度尺以及重0.5N的钩码若干。
(1)小徐把杠杆中点置于支点上，发现杠杆的左端低右端高，他应该把杠杆两端的平衡螺母向_________调节，使杠杆在__________方向上静止，这样做的好处是_______________。

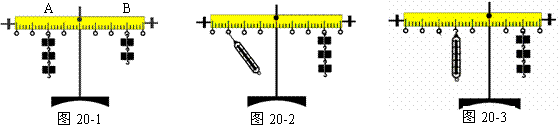

(2)实验中(如图20-1)，小徐在A点挂3个钩码，在B点挂2个钩码，杠杆恰好在原位置平衡，于是他就得到了杠杆的平衡条件为_______________________，你认为他这样就得出结论存在的问题是____________________；
(3)小孙的某次实验(如图20-2)，他从杠杆上直接读出力臂，又发
现弹簧测力计的示数大于1.5N，跟刚刚得出杠杆的平衡条件不相符，其实是左右两边的___________不相等；(4)实验结束后，小马提出了新的探究问题“如果支点不在杠杆的中点，杠杆的平衡条件是否依然成立，”于是采用如图20-3装置进行探究，他发现当杠杆平衡时，测出的拉力大小与杠杆平衡条件不相符，其原因是受到杠杆____________的影响；
(5)请你根据第(4)中的回答提出一个提高杠杆机械效率的方法___________________。
-
难度：
使用次数：105
入库时间：2013-09-05
在测定“小灯泡电功率”的实验中，已知电源电压为4.5V，小灯泡额定电压为2.5V，小灯泡电阻约为10Ω。

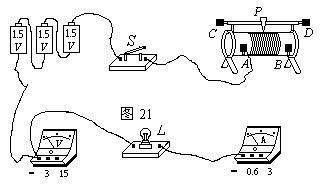

(1)请你用笔画线代替导线，将图21中的实物电路连接完整。
(2)闭合开关前，图中滑动变阻器的滑片P应位于_______(选填“A”或“B”)端。
(3)小朱同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图22所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是___________W。
(4)小胡同学闭合开关，移动滑片P到某一点时，电压表示数(如图23所示)为_______V，小灯泡的功率为_______W；若他想测量小灯泡的额定功率，应将图21中滑片P向_______(选填“A”或“B”)端移动，使电压表的示数为2.5V
(5)通过本实验也可以计算出小灯泡正常发光时的电阻为________Ω。
(6)小林同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是____________________________(写出一种即可)。
图22
-
难度：
使用次数：78
入库时间：2013-09-05
如图24，奥普浴霸是安装在浴室可供取暖和照明的家用电器，为了避免浪费，设计为当取暖灯泡开启时自动切断照明灯泡，请解答：
型号
功率(W)
面罩尺寸
(mm)
适配扣板
(mm)
箱体高度
(mm)
取暖灯
风暖
照明灯
换气
负离子
FDP610B
275×4
60
380×380
300×300
180
(1)浴霸取暖灯泡用的是____________辐射灯，这种取暖方式升温快。(选填“红外线”或“紫外线”)
(2)照明灯正常工作时电阻为多少？(计算结果保留1位小数)
(3)取暖灯正常工作时电路中的总电流为多少？
(4)某次使用时照明灯开启2min、取暖灯开启10min，共消耗多少电能？
-
难度：
使用次数：130
入库时间：2013-09-05
2012年6月3日，我国自主研制的载人潜水器“蛟龙号”(如图25)前往西太平洋的马里
亚纳海沟进行7000m海试，6月27日11时47分，中国“蛟龙”再次刷新“中国深度”——下潜7062米。请解答：(海水密度近似取1.0×103kg/m3，g取10N/kg，不考虑大气压的影响)
(1)“蛟龙号”下潜至深海，需要克服的两个困难是___________和____________。
(2)当“蛟龙号”顺利达到实验下潜深度7000m时受到海水的压强是多大？
(3)在7000m深度，海水对“蛟龙号”的一个面积约为2.0×10－2m2的观测窗的压力是多大？
(4)如果“蛟龙号”下潜到7000m的深海用时3.5h，则“蛟龙号”下潜时的平均速度是多少？
