入库时间：2013-09-05小李在探究凸透镜成像规律的实验时．
⑴如图19所示，将一束平行光射向凸透镜后会聚于点F，则透镜的焦距为 cm．
⑵如果把蜡烛从离凸透镜30cm的地方移到离凸透镜20cm的地方，像到凸透镜的距离 ，像的大小 （两空均选填“变大”、“变小”或“不变”）

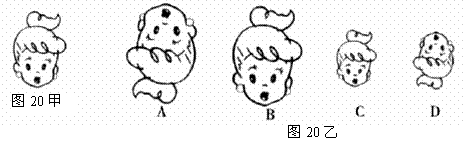

⑶如图20甲为张玲同学的脸庞外形和大小，通过凸透镜看她的脸庞时，不可能看见的像为 图20乙中的（ ）
⑷投影仪是利用凸透镜成像原理来工作的，其示意图如图21。其中A是平面镜，起_____________ 的作用，B为凸透镜，能成像。投影银幕是用粗糙的白布做成，其优点在于：—是利用 使教室里各处的同学均能看到画面；二是白布能反射 颜色的光，使大家能看到色彩正常的画面。
图10甲
-
难度：
使用次数：174
入库时间：2013-09-05
随着人们生活水平的不断提高，各种小汽车已经走进我们的家庭。仔细观察和思考，可以发现小汽车的一些设计和使用过程中的许多现象都与物理知识有关，请你用学过的物理知识解答下面的问题：
⑴小汽车的外形设计成流线型(如图22所示)，当小汽车在水平路面上高速行驶时对路面的压力比静止时 （选填“增大”、“减小”或“不变”），其原因是 。
⑵驾驶室仪表盘有显示发动机工作情况的转速表和速度表，如图23，可以看出，汽车发动机此时的转速为 r/min，每分钟做功 次；
⑶一辆停在冰面上的空车，司机把车发动起来想把车开走，但车后轮只是空转，车却不能前进，正好当时有一群小孩在冰上玩，司机请这些小孩都上车，再次发动汽车，就将汽车开动了。其实司机是通过增大 来增大 ，从而解决了这个难题。
-
难度：
使用次数：119
入库时间：2013-09-05
如图24为某品牌饮水机。请问答下列问题：
⑴饮水机应使用______插座（选填“两孔”或“三孔”）；
⑵冬天，当我们打开热水开关接热水时，常会看到附近有“白气”冒出，这是 ；
⑶如图25是饮水机的结构示意图，如图26所示为其工作原理电路图，其中S是一个温控开关，R1为电加热管，红绿两种不同颜色的指示灯。当开关S与b接触时， 灯亮，此时饮水机处于 （选填“加热”或“保温”）状态，简述理由： ；
⑷饮水机铭牌如图27，当此饮水机处于加热状态时，用时20min将装满热胆容量的水在一个标准大气压下从20℃加热到沸腾，水吸收的热量为__________________，消耗的电能为___________________，该饮水机的加热效率为____________。
