难度：
使用次数：345
入库时间：2013-09-05把带挂钩的塑料吸盘按在光滑水平桌面上，挤出里面的空气，用弹簧测力计钩着挂钩缓慢向上拉，如图3所示，直至吸盘刚刚脱离桌面。记录刚刚拉脱时弹簧测力计的示数F ,用 测出吸盘直径记作D ，写出此时大气压表达式：p＝ ；测量结果偏小，原因是吸盘内___________
-
难度：
使用次数：163
入库时间：2013-09-05
人们根据物理原理或规律制造出许多机器设备，例如，发电机是利用__________________制成的，电动机和_________（选填：“动圈式话筒”或“扬声器”）工作原理相同，且都是将电能转化为 的设备。
-
难度：
使用次数：780
入库时间：2013-09-05
如图4所示是一种自动测定油箱内油面高度的装置。其中油量表是用电流表改装的，定值电阻R`起到_________________的作用，当油量减少时液面下降，浮标向下运动，此时油量表指针应将 （选填：“左偏”或“右偏”或“不动”）图中虚线框内的装置相当于简单机械中的_____________。
-
难度：
使用次数：105
入库时间：2013-09-05

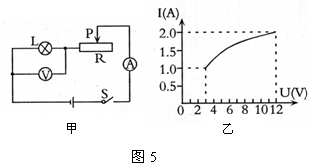

如图5甲，电源电压保持不变，小灯泡的额定电压为12V。闭合开关S后，当
滑片P从最右端滑到最左端的过程中，小灯泡的I—U关系图像如图5乙。由图像可知，通过小灯泡的电流与其两端电压不成正比，原因是 ；小灯泡的额定功率为 ，滑动变阻器的最大阻值为 。
-
难度：
使用次数：113
入库时间：2013-09-05
⑴如图6所示，请在方框内分别填入小灯泡和电流表的元件符号，使小灯泡和电动机都能工作。
⑵如图7所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化。当水面在CD时，屏上的光斑移到了B点。请根据平面镜成像的特点作出光路图（保留作图痕迹）。
⑶将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球向上加速运动。如图8所示为小球在空中向上运动过程的某瞬间。请画出此时小球的受力示意图（不考虑空气阻力、浮力）。
⑷如图9所示，一个绕O点转动的杠杆，现静止在图示位置上，已知阻力F2的方向以及动力F1的力臂，在图中作出动力F1。
