难度：
使用次数：125
入库时间：2013-09-04如图10 是实验组小明同学测定滑轮组机械效率的实验装置，实验中测量的有关数据如右表所示：
次数
钩码重G／N
钩码上升的高度h／m
拉力F／N
细线自由端移动的距离s／m
机械效率η/%
1
2.0
0.03
1.6
0.06
2
3.0
0.05
0.1
75
⑴请你根据表中数据在图10中画出实验时滑轮组的绕线情况，并填好表中空格。
⑵若提升的钩码重增加到6N，则该滑轮组的机械效率将 （填“变大”、“变小”或“不变”）。
⑶小明在实验过程中，应当 向下拉动弹簧测力计，才能通过弹簧测力计准确读出拉力的大小。
⑷小东同学通过滑轮组力的关系，算出动滑轮的重力是 N；他发现与滑轮组的真实值不相符，原因是 。
图10 图11
-
难度：
使用次数：71
入库时间：2013-09-04

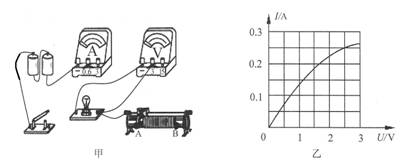

在“测定小灯泡的电阻”实验中，小雨同学用一个电压表、一个电流表、一个开关，电压为3V的电源，额定电压为2.5V的小灯泡和一个标有“20Ω、1.5A”的滑动变阻器。
（1）如果小灯泡的最小电阻约为5欧,电流表的量程应选 A为宜。
（2）请用笔画线代替导线，将图10甲的实物电路连接完整（连线不得交叉）。要求当滑动变阻器的滑片向左移动时，电流表示数减小。
（3）在闭合开关之前，图10中滑动变阻器的滑片应放在阻值 处．闭合开关后，发现灯泡不发光，电流表和电压表都有示数，小灯泡不发光的原因是 。
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和他两端的电压，根据记录的数据，小雨画出了小灯泡电流随其两端电压变化的关系图像（如图11乙），根据图像提供的信息，计算出小灯泡的正常工作的电阻为 Ω，流过小灯泡的电流跟电压不成正比的原因是 。
（5）另一组的同学在做实验时，电路连接无误． 闭合开关后，灯泡发光，发现电流表的指针明显偏转，而电压表的示数为零． 该故障的原因可能是 ．
（6）这个电路除了可以测小灯泡的电阻外，还可以用来测量小灯泡的 。
四、论述与计算题（第18题6分，第19题8分，第20题9分，共23分。解答应写出必要的文字说明、步骤和公式，只写出最后结果的不给分。）
-
难度：
使用次数：386
入库时间：2013-09-04
如图12所示的电路中，电阻R1的阻值为10W。闭合开关S，电流表A1的示数为1.8A，电流表A2的示数为0.8A。求：
（1）流过R1的电流是多少A？
（2）R2的电阻是多少W？
（3）闭合开关2min后，R1消耗的电能是多少J?
-
难度：
使用次数：112
入库时间：2013-09-04
如图13所示，放在水平桌面上的薄壁圆柱形容器重4N，底面积100cm2，用细线挂着重为10N的物块，物块的体积是400 cm3，现将物块浸没水中，容器内水面上升到20 cm．求：
（1）物块的密度是多少?
(2)如图13所示物块放入水中后，容器底受到的水的压强是多少Pa？
（3）物块浸没后受到的浮力是多少N？
（4）物块进入水中如图13所示时，容器对水平支撑面的压强是多少Pa？
-
难度：
使用次数：179
入库时间：2013-09-04

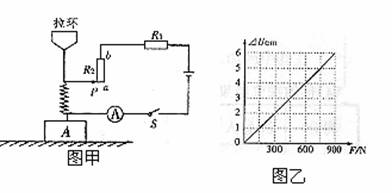

某班科技小组的同学设计了一种简易的电子拉力计，图14甲是其原理图．放在水平地面上的物体A通过硬质弹簧与拉环相连。弹簧上端和金属滑片P固定在一起（弹簧的电阻不计，P与R2接触良好且不计摩擦）．已知物体A的质量为100kg，定值电阻R1 = 6 Ω，R2 是一根长为6cm的均匀电阻线（阻值与其长度成正比），其最大阻值为24Ω，电源电压为6V，电流表的量程为0~0.6A．当不拉拉环是时，金属滑片P刚好处于a端．已知该弹簧伸长的长度△l与所受竖直向上的拉力F间的关系如图14乙所示，问：
（1）要把电流表的表盘改为拉力计的表盘，则拉力计表盘的零刻度应标在电流表表盘的何处？
（2）闭合开关，当电流表示数为0.6A时，R2接入电路中的电阻为多少？
（3）在保证电路安全的条件下，物块A对地面的压力范围是多少？
