难度：
使用次数：162
入库时间：2013-08-30某物理小组为了测量滑块与木板之间的滑动摩擦力。设计的实验装置如图所示。把一表面粗糙的木板固定在水平桌面上，木板上的滑块通过轻绳绕过定滑轮，绳的另一端悬挂托盘。实验时，在托盘中放入适量的砝码，使滑块做匀速直线运动。回答下列问题：
（1）为了测量滑块受到的滑动摩擦力，需要测量的物理量是 。(填选项前的编号)
A.滑块的质量m1 B．托盘和砝码的总质量m2。
（2）滑块受到的滑动摩擦力表达式为f= 。(用已知或测量的物理量符号表示)
（3）该实验存在一些不足之处，请你写出其中的一点： 。
-
难度：
使用次数：150
入库时间：2013-08-30
电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制〕，从说明书上收集到如下数据及如图所示的电路原理图，当温控开关S0断开时，饮水机处于 (保温 / 加热)工作状态；电阻R1的阻值为 Ω。
额定电压
220V
加热功率
440W
保温功率
40W
-
难度：
使用次数：186
入库时间：2013-08-30
请按照要求进行作图
（1）（2分）如图所示，一个物体沿光滑斜面下滑，请作出物体所受重力和支持力的示意图。
（2）（2分）如图所示，光从水中斜射入空气，请准确作出反射光线的方向、大致作出折射光线的方向。
-
难度：
使用次数：117
入库时间：2013-08-30
小明骑车时发现，不踩踏脚板，车也能滑行一段距离，他在不同的路面上多次尝试后猜想：车滑行的距离可能与路面的粗糙程度和速度有关。为探究其中的奥秘，他在水平桌面上搭成一斜面，用小球做实验，并用毛巾、棉布、木板等改变水平桌面的粗糙程度。
（1）为了探究小球在水平面上的滑行距离与速度的关系，小明应先后三次将小球从斜面的 （相同/ 不同）高度处释放，比较小球在 （相同 / 不同）粗糙面上滑行的路程。
（2）为探究小球滑行距离与水平面粗糙程度的关系，三次实验小明应将小球从斜面上的 （相同 / 不同）高度处释放。
（3）在上述（2）的三次实验中，若小球克服毛巾的摩擦力做的功为W1，小球克服木板的摩擦力做的功为W2，则W1 W2 （大于 / 等于 / 小于）。
（4）为了模拟研究汽车超速带来的安全隐患，小刚同学设计了如图乙所示的探究实验：将A、B两个小球先后从同一装置，高分别为hA、hB的位置滚下（mA＜mB，hA＞hB），推动小木块运动一段距离后静止。同组的小红认为他这样设计实验得出的结论有问题，理由是： 。
-
难度：
使用次数：50
入库时间：2013-08-30

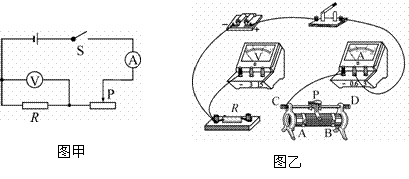

小明用如图甲所示的电路探究“电阻上的电流跟两端电压的关系”：
（1）现要求滑动变阻器滑片向左移动时，电流表示数增大。请用笔画线代替导线，完成图乙中实验电路的连接。
（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置。其原因可能是 。（写出一个）
（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值如下表所示。
U（V）
0.5
1.0
1.6
1.9
2.5
3.0
I（A）
0.1
0.2
0.3
0.4
0.5
0.6
小明在实验中所用电阻R的阻值为 Ω；当通过的电流为0.5A时，电阻R 消耗的电功率为 W。
（4）如果将实验电路中的电阻R更换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，要进行“测量小灯泡的额定电功率”的实验，则对实验电路还必须进行怎样的改动： 。
