难度：
使用次数：148
入库时间：2013-08-27自动电压力锅压强过大或温度过高时，发热器都会停止工作，压强过大时开关S 过压自动断开，温度过高时开关S过热自动断开。上图的方框内已画出了电压力锅插头所连接的电源，请你在该图中完成电动压力锅内部电路的电路图。（发热器用“定值电阻”的电路元件符号表示）
-
难度：
使用次数：104
入库时间：2013-08-27
2012年6月，山东各地遭受不同程度的干旱。为保证灾区某校师生用水，政府派出抗旱送水车送水。如果一辆送水空车质量6t，水罐容积5m3，装满水后，车轮与地面的总接触面积为0.5m2。学校距取水处12km，汽车匀速行驶20min到达学校。
（ρ水=1.0×103kg/m3）求：
（1）汽车匀速行驶时的速度；（2）该车最多能装水的质量；
（3）装满水时，车对地面的压强。
-
难度：
使用次数：195
入库时间：2013-08-27
某电热水器的部分参数如下表所示，该热水器始终在额定电压下工作。为保证洗浴安全，电热水器一般都装有防电墙，其工作原理如图所示，热水器胆内的水不直接流出，而是在防火墙内经过比较长的一段水管后再流出，随着管路长度的增加，其管内水的阻值也随之增加。这样，防电墙就相当于一个高值电阻R，它跟人体等效成一个串连电路，防电墙可起到分压的作用，万一发生漏电事故，由于防火墙的分压，使人体两端的电压小于人体绝对安全电压12V。请通过计算回答：
容量
80L
额定电压
220V
额定功率
1000W
设置温度范围
30-75℃
（1）该热水器将80kg的水从20℃加热到50℃，需要加热3小时，所消耗的电能；
（2）为保证安全，防电墙两端的电压U1至少是多少伏？若此时流经热水器出水的电流为0.02mA，求R的阻值。
-
难度：
使用次数：192
入库时间：2013-08-27

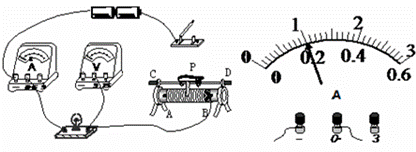

在“测量小灯泡电功率”的实验中。已知电源电压为3V，小灯泡的额定电压为2.5V。
（1）连接电路时，开关应 ；
（2）请你用笔画线代替导线将图中的电路连接完整；
（3）闭合开关前，应先将滑动变阻器的滑片移到 端（选填“A”或”B”）。闭合开关后，发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是 ；
（4）排除故障后，实验得到的数据如下表。在第1次实验中，小灯泡两端电压为2V 时，电流表示数如图所示，则通过小灯泡的电流为 A，此时小灯泡的实际功率为 W。
实验次数
电压表示数U/V
电流表示数I/A
小灯泡电功率P/W
l
2.0
2
2.5
0.22
0.55
3
2.8
0.24
0.67
（5）由上表可知，小灯泡的额定功率为 W；小灯泡的实际功率随实际电压的增大而 （选填“增大”或“减小”）。
-
难度：
使用次数：57
入库时间：2013-08-27
如图所示，甲是探究“动能的大小与什么因素有 关”的实验装置，实验中让同一钢球从斜面上不同的高度由静止滚下，撞到同一木块上．乙是探究“阻力对物体运动的影响”的实验装置，实验中让同一小车从斜面上相同的高度由静止滑下，在粗糙程度不同的水平面上运动，请回答下面的问题：
（1）甲实验的目的是探究钢球动能的大小与 的关系；实验时，它是通过观察 ，从而判断钢球动能的大小；（2）进行乙实验时，每一次都让同一小车从斜面上相同的高度由静止滑下，其目的是使小车在水平面运动的起始 相同；通过观察小车在粗糙程度不同的水平面上运动的 来判断小车在不同的水平面受到阻力的大小；
（3）根据乙实验现象可以推理：如果甲实验的水平面绝对光滑，则甲实验能否进行，并说明理由： 。
