难度：
使用次数：183
入库时间：2013-08-27为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻R1的值降低，如图14甲所示。当酒精气体的浓度为0时，R1的电阻为60欧。在图14乙所示的工作电路中，电源电压恒为8伏，定值电阻R2=20欧。求：
① 当被检测者的酒精气体的浓度为0时，电压表的示数。
② 现在国际公认的酒驾标准是0.2mg/ml≤酒精气体浓度≤0.8mg/ml，当电流表的示数为0.2安时，试通过计算判断被检测者是否酒驾。
-
难度：
使用次数：118
入库时间：2013-08-27
实心长方体放在水平地面上，长、宽、高如图15（a）所示，密度为0.8×103千克/米3。求：
① 物体的质量m。
② 物体对地面的压强p。
③ 设长方体的长为a，宽为b，高度为h，长方体原来对水平面的压强为p。若在长方体上沿水平方
向按比例n截去一定厚度后（即截取nh）如图15（b），长方体剩余部分对水平地面的压强为p1，变化的压强为Δp1；若长方体沿竖直方向按比例n截去一定长度（即截取na）并把截下的部分叠放在剩余部分的上方后如图15（c），此时长方体对水平地面的压强为p2，变化的压强为Δp2。
第一，求出压强p1和p2。（用p，n表示）
第二，若Δp2=2Δp1，求比例n。
图15（c）
图15（b） -
难度：
使用次数：140
入库时间：2013-08-27
天平是测定物体的 （1） 的仪器，测量时，被测物体应放在天平的 （2） 盘中。如图16所示，在“探究平面镜成像的特点”实验中，首先要在水平桌面上铺一张白纸，在纸上 （3） 放一块 （4） 作为平面镜。
-
难度：
使用次数：124
入库时间：2013-08-27
在“探究杠杆平衡的条件”实验中，应先调节杠杆两端的 （5） ，使杠杆在水平位置平衡。实验时，若仅用两组钩码对杠杆施加动力和阻力，则钩码应分别挂在杠杆支点的 （6） 侧。在“探究二力平衡的条件”实验中，某同学用两个弹簧测力计A、B拉一个轻质木板C，如图17所示，这是为了探究当物体 （7） 只受两个力作用处于静止状态时（选填“A”、“B”或“C”），这两个力的大小、方向和 （8） 的关系（选填“作用点”或“作用线”）。
-
难度：
使用次数：84
入库时间：2013-08-27

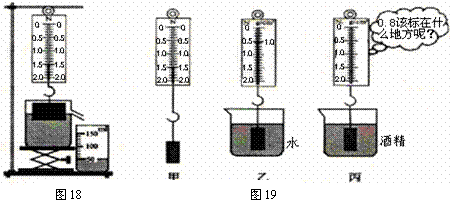

在探究“浮力大小与哪些因素有关”的实验中，某小组同学用如图18所示的装置，将同一物体分别逐渐浸入到水和酒精中，为了便于操作和准确收集数据，用升降台调节溢水杯的高度来控制物体排开液体的体积。他们观察并记录了弹簧测力计的示数及排开液体的体积。实验数据记录在下表中。
液体种类
实验序号
物体重力G物（牛）
弹簧测力计示数F（牛）
物体受到的浮力F浮（牛）
排开液体体积
V排（厘米3）
水
ρ水=1.0克/厘米3
1
2
1.5
0.5
50
2
1.0
1.0
100
3
0.5
1.5
150
酒精
ρ酒精=0.8克/厘米3
4
2
1.6
0.4
50
5
1.2
0.8
100
6
0.8
1.2
150
（1）分析比较实验序号1、2和3（或4、5和6）可得出的初步结论是： （9） 。
（2）分析比较实验序号 （10） 可得出的初步结论是：当物体排开液体的体积相同时，液体密度越大，浸在液体中的物体受到的浮力越大。
（3）本实验在探究“浮力的大小与哪些因素”有关时，选用了不同液体并进行了多次实验，其目的是为了 （11） （选填字母序号）A．寻找普遍规律；B．取平均值减小误差。
（4）实验中小明同学观察到将同一个物体浸没在密度越大的液体中时，弹簧测力计的示数越小。于是他灵机一动，在弹簧测力计下挂了一个重1.5牛的物块，如图19甲所示；当他把物块浸没在水中时，如图19乙所示，弹簧测力计的读数为0.5牛，他就在0.5牛处对应标上1.0克/厘米3的字样；当他把物块浸没在酒精中时，如图19丙所示，应该在弹簧测力计刻度盘的 （12） 牛处对应标上0.8克/厘米3字样，聪明的他就将图甲所示装置改装成了一个能测液体密度的密度秤。
