难度：
使用次数：162

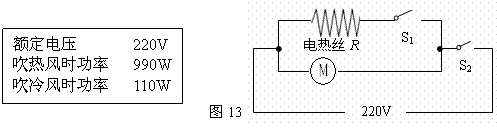

入库时间：2013-08-26小鑫同学将一个电吹风拆开来研究。他发现电吹风中有电热丝，电动机和开关等，他画出的电吹风的电路图如图13。
（1）同时闭合开关后电动机工作过程中的能量转化情况如何？
（2）当电吹风吹热风时，电吹风正常工作3min，消耗多少电能？
（3）当电吹风吹热风时，电热丝R中的电流多大？
（4）只闭合S2，让电吹风吹温度计的玻璃泡（涂有酒精）
，温度计的示数会如何变化？并解释其中的道理。
-
难度：
使用次数：590
入库时间：2013-08-26
小明用一个弹簧测力计、一个金属块、两个相同的烧杯（分别装有一定量的水和煤油），对浸在液体中的物
体所受的浮力进行了
探究。如图14所示为探究过程及有关数据：
（1）分析图A、B、C、D，说明浮力大小跟 有关；（2）分析图 ，说明浮力大小跟液体的密度有关；
（3）根据图中五个实验提供的信息，小明认为可以直接或间接地得到多个物理量的数值：（已知水的密度ρ水=1.0×103kg/m3，g取10N/kg）：
① 从图______可以得出金属块的重力G= ；
② 从图_________可以得出金属块完全浸没在水中时排开水的体积V排= ；
③ 从图A和E的信息可以求出煤油的密度ρ煤油=
；
-
难度：
使用次数：171
入库时间：2013-08-26
（1） 在“观察水沸腾”实验中：小明通过实验得出了下表所示的数据：
时间（min）
…
0
1
2
3
4
5
6
7
8
9
…
温度（℃）
…
95
96
97
98
98
98
98
98
98
98
…
你认为小明在实验时有没有将水加热至沸腾？_________，你的理由是 。
（2）如图15（甲）所示是小明利用透明玻璃板“探究平面镜成像特点”的实验装置．
① 小明用
铅笔描出了蜡烛A和它的像B的位置，如图乙所示。他先用刻度尺测出了蜡烛A到玻璃板的距离OM的长度，接着测像B离玻璃板的距离时，则像B到玻璃板的距离应为_________cm．② 小明将蜡烛A逐渐远离玻璃板时，下列哪个现象能说明像的大小不变：
A
像B比蜡烛A小了B 像B到玻璃板的距离与蜡烛A到玻璃板的距离依然相等
C 像B与另外一支和A等大的蜡烛依然能重合
D 像B也逐渐远离玻璃板
-
难度：
使用次数：108
入库时间：2013-08-26
小华同学做“测量小灯泡额定功率”的实验，选用额定电压是2.5V的小灯泡：
（2）请观察图甲，小华连好电路后，接下来应将滑片P移至_________端才能保证实验时不损坏仪表．
（1）如图16是他实验的电路，但连接不完整，请你用笔画线代替导丝帮他完成电路的连接；（3）排除故障后，小华调节滑动变阻器，测了多组数据并将其描点并连线如图乙上所示，可得小灯泡的额定功率是 ___________0.75
W．
（4）若在测量小灯泡的额定功率，突然被烧断，则电压表的示数将________变大
（选填“变大”、“变小”或“不变”）．
