难度：
使用次数：159
入库时间：2013-08-22（1）如图所示，用螺丝刀撬图钉，O为支点，请画出动力Fl的力臂L1．（保留作图痕迹）；（2）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正负极.
-
难度：
使用次数：52
入库时间：2013-08-22
图甲所示，是探究冰和蜡的熔化过程的实验装置.器材有：冰、蜡、热水瓶、试管、烧杯、铁架台(带铁夹)、搅棒、秒表、温度计、水.
（1）图乙是________（选填“冰”或“蜡”）的温度随时间变化的图象.图丙所示温度计显示的是蜡某时刻的温度，它的示数是________ ℃.（2）在冰和蜡熔化过程中，如果将试管从烧杯中拿出来，冰和蜡停止熔化.将试管放回烧杯后，冰和蜡又继续熔化.说明固体熔化时需要________（选填“吸收”或“放出”）热量.
-
难度：
使用次数：160
入库时间：2013-08-22
如下图是“探究杠杆平衡条件”的实验装置.
（1）实验前，发现杠杆左端略高于右端，应将螺母向______调节，直到杠杆在水平位置平衡.
（2）在图甲中的A处挂2个相同的钩码，要使杠杆水平平衡，在B处应挂______个同样的钩码.
（3）在图乙中的C处施加竖直向下的拉力F，使杠杆水平平衡.当拉力F沿C点向右下倾斜时，仍要保持杠杆水平平衡，拉力F的大小将__________，原因是______________.
-
难度：
使用次数：158
入库时间：2013-08-22

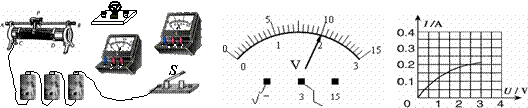

在测定“小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω.他们所设计的实验电路如下左图所示.
（1）在连接电路时，开关应处于_______状态，电流表的量程应选_________.
（2）请你用笔画线代替导线，将实物电路补充完整.（导线不能交叉）
（3）闭合开关前，图中滑动变阻器的滑片P应位于______（选填“A”或“B”）端.
（4）小刚同学闭合开关，移动滑片P到某一点时，电压表示数如上中图所示为_____V，若他想测量小灯泡的额定功率，应将图中滑片P向________（选填“A”或“B”）端移动，使电压表的示数为2.5V.
（5）小丽同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如上右图所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是_________W.
-
难度：
使用次数：85
入库时间：2013-08-22
如图所示，是中国MBT2000型主战坦克，是中国北方工业公司(NORINCO)研制、生产的面向21世纪的新一代主战坦克.该坦克具有潜渡能力，战车全重约50吨 ，高约2.5米.若每条履带与地面的接触面积2m2，请解答下列问题：(g=10N/Kg)
（1）该坦克在水平路面上行驶时，对地面的压强为多大？（2）若坦克在深为5m的河流中潜渡时，坦克对水平河床的压力为105N，则该坦克的体积为多大？
（3）坦克在该河流中潜渡时，在坦克顶部面积为0.8m2的舱门受到水的压力为多大？
