入库时间：2013-08-22如图21所示电路中，R为定值电阻．闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V。当电流表的示数从0.5A变化到1.5A时，滑动变阻器的划片P向是 ▲ 滑动（填左或右）。变阻器连入电路的电阻变化范围为 ▲ 。在此过程中电路消耗的最大功率为 ▲ W。
-
难度：
使用次数：165
入库时间：2013-08-22
完成下列作图：
（

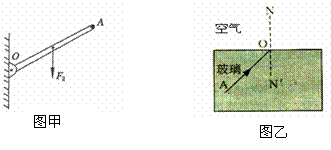

1）图甲中，为使杠杆OA保持静止，画出在A点所加最小力F1的示意图和阻力F2的力臂l2。（2）请在图乙中，作出光线由玻璃斜射入空气时的反射光线和大致的折射光线。
-
难度：
使用次数：114
入库时间：2013-08-22
2011年8月10日，中国改装的“瓦良格”号航空母舰出海试航, 它的满载排水量(轮船的排水量是指轮船所排开的水的质量)为6750
0吨，航母上有蒸汽轮机为其提供动力，总功率达到2×105马力（1马力=735W）。问：（1）“瓦良格”号满载时受到的海水的浮力是多大？（2分）
（2）若“瓦良格”号试航时以14.7m/s的速度匀速航行，则此时蒸汽轮机为其提供的牵引力是多少N？（2分）
(3 ) 若母舰1s钟提供的能量全部用来烧水，可以使多少千克的水升高50℃？（不计能量损失）（2分）
-
难度：
使用次数：75
入库时间：2013-08-22
在一次物理

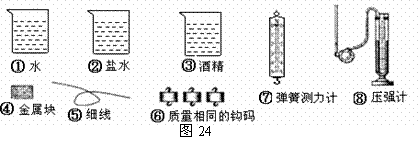

兴趣小组的活动中，张老师为同学们提供了如图24所示器材：利用这些器材同学们可探究很多物理规律，请从其中选择你所需要的两组器材(每组都可包括1～8个器材，只填所选器材的编
号)，并针对你所选择的器材提出相对应的一个探究课题。（注意：与（2）所选课题不能重复）(1)选择器材 ▲ ，探究 ▲ ；
(2)选择器材：1、2、3、4、5、7，探究 浮力的大小与液体密度的关系.用细线拴住金属块挂在弹簧测力计下，分别浸没在液体的同一深度，测出弹簧测力计示数，算出金属块受到的浮力，填入下表。
① 金属块的重量为 ▲ N.
② 根据所给的数据在坐
标系中画出图像，并得出定量结论： ▲
。③ 金属块的密度为 ▲ 。
液体的密度（g/cm3）
酒精：0.8
水：1.0
盐水:1.2
弹簧测力计示数F/N
3.8
3.4
3.0
金属块受到浮力F浮/N
1.6
2.0
2.4
-
难度：
使用次数：52
入库时间：2013-08-22
在测定小灯泡额定功率的实验中 (所用灯泡的额定电压U0=3.8V)。

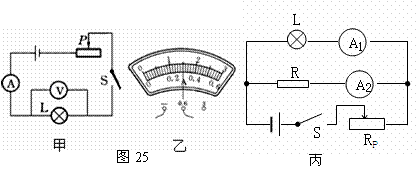

（1）小明实验小组采用图25甲的方案，闭合开关后，发现无论怎样移动滑片P，灯都不亮，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是 ▲ ；排除故障后，闭合开关，又发现电流表有示数，电压表指针超过量程。小明操作中的错误是 ▲ 。小明改正错误后继续实验，调节滑动变阻器，直到电压表的示数为3.8V，观察到电流表示数如图25乙所示，则小灯泡的额定功率为 ▲ W。 （2）小红实验小组设计了另一种实验方案(其中电源电压未知，电
阻R的阻值已知)。①闭合开关后移动滑片，使 ▲ (“A1”或“A2”)的读数为I1= ▲ 为止；②再读出 ▲ (“A1”或“A2”)的读数记为I2，即可测出灯泡的额定功率为 ▲ 。
