难度：
使用次数：104
入库时间：2013-08-21向日葵因生长在茎顶端的花盘随太阳转动而得名．如图10是处于静止状态的向日葵，请在图中作出花盘的受力示意图．
-
难度：
使用次数：50
入库时间：2013-08-21
请标出如图11所示通电螺线管的磁极．
-
难度：
使用次数：131
入库时间：2013-08-21

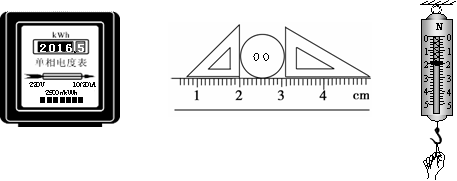

图12所示，电能表的度数是 kw·h；纽扣的直径是 cm；拉力是 N．
图12
-
难度：
使用次数：82
入库时间：2013-08-21

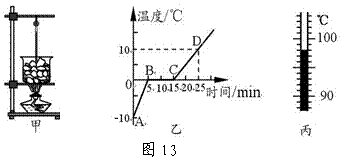

小明同学用如图13甲所示的装置对冰加热．
（1）根据实验记录他绘制了冰熔化时温度随时间变化的图像，如图13乙所示．由图像可知冰是 （选填“晶体”或“非晶体”）；在10min末这一时刻，杯里的物质处于 （选填“固态”、“液态”或“固液共存态”）；从AB段和CD段的比较可知，冰的比热容比水的比热容要 （选填“大”或“小”）．（2）继续加热到水沸腾，此时温度计的示数如图13丙所示且一直保持不变，则水的沸点是 ℃，这说明当时水面上方的大气压 （选填“高于”、“低于”或“等于”）一个标准大气压．
-
难度：
使用次数：108
入库时间：2013-08-21
小军在实验室测量金属块A的密度．他先将天平放在水平桌面上，然后将游码移至标尺的左侧零刻度处．他发现天平指针位置如图14甲所示，此时，小军应该将平衡螺母向 侧调节（选填：“左”或“右”）．调节天平平衡后，他将金属块A放在天平的左盘，在右盘添加砝码并移动游码，当天平再次平衡时，右盘中所放砝码及游码在标尺上的位置如图14乙所示，则金属块A的质量为 g．然后，再将金属块A放入盛有50ml水的量筒中，量筒中的水面升高到如图14丙所示的位置，由此可计算出金属块A的密度为 kg/m3
