难度：
使用次数：153
入库时间：2013-08-21小明在“探究二力平衡条件”的实验中，将系于卡片两对角的线分别跨过左、右支架上的滑轮，并在两个线端挂上相同的钩码．当卡片静止时，发现拉线不在同一直线上（如图甲所示），于是他得出：二力平衡时，两个力可以不在同一直线上，你认为造成这种情况的原因是 ▲ ，要得到科学的结论，请你给他提出一条改进建议是： ▲ ；
-
难度：
使用次数：347
入库时间：2013-08-21

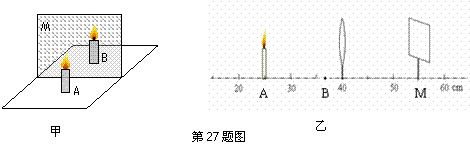

如图所示，甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置．
（1）在利用甲图“探究平面镜成像特点”的实验中，用玻璃板代替平面镜进行实验，是利用了玻璃板的 ▲ （填物理属性的名称），从而能便于确定 ▲ 的位置；
（2）下面表格中的数据是一位同学测量的四组像和物体到玻璃板的距离，实验中刻度尺的使用以及读数均正确．但是分析数据时发现第二组的数据有较大的偏差，你认为造成这个偏差的原因可能是 ▲ .
A．选用的玻璃板太厚 B．选用的玻璃板太薄
C．在判断蜡烛B与蜡烛A的像是否完全重合时出现了较大偏差
实验序号
1
2
3
4
物到玻璃板的距离/cm
15.30
23.02
25.60
28.50
像到玻璃板的距离/cm
15.30
23.15
25.60
28.50
（3）在利用乙图装置做“验证凸透镜成实像规律”的实验时，陈刚把蜡烛离凸透镜90cm移动到120cm时，发现像几乎在离凸透镜5cm的地方，他判断凸透镜的焦距是___▲____cm，理由是：________________▲__________________．接着他把凸透镜放在如图示A位置时，光屏应向M点的___▲___（左/右）侧移动，才能接收到一个清晰的像；若固定光屏的位置于M点不动，要使光屏上得到一个清晰的像，他应把蜡烛向A点的___▲___（左/右）侧移动，当蜡烛移动到如图示B点时，无论怎样移动光屏都不能在光屏上得到烛焰的像，这时，通过透镜向烛焰同侧观察，能看到烛焰放大的虚像，若把蜡烛放到B点___▲___（左/右）侧，可以使虚像更大．
-
难度：
使用次数：193
入库时间：2013-08-21

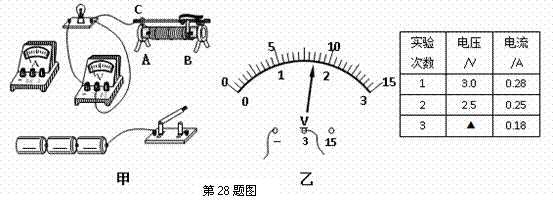

下列甲图是某实验小组探究小灯泡功率所用的器材，已知小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．
（1）请你用笔画线代替导线，将甲图实物连接完整．要求：滑动变阻器的滑片向右移动时小灯泡亮度变亮，连线不能交叉．
（2）该组同学连接好电路，将滑片P移到A端，并用开关试触，检查无误后，闭合开关，并调节滑片P，虽然两表示数能够发生变化，但发现灯泡电压无法降低到2.5V，其原因可能是______________▲______________．
（3）解决问题后，在实验过程中记录同学不小心漏填了一个电压的数据如图乙所示，请你读出该电压值填入表中的空格处．
（4）从表中数据可算出该灯泡的额定功率是____▲_____W．
-
难度：
使用次数：302
入库时间：2013-08-21
小明同学在学习“弹力”之后，课余时间利用刻度尺、砝码、弹簧来探究弹簧弹力与其伸长量的关系．探究活动如下：
（1）首先将弹簧悬挂在铁架台上，将刻度尺固定在弹簧一侧，弹簧轴线和刻度尺都应在___▲___方向（水平/竖直）
（2）弹簧自然悬挂，待弹簧稳定时，长度记为L0，弹簧下端挂上砝码盘时，长度记为Lx；在砝码盘中每次增加10g砝码，弹簧长度依次记为L1至L6，数据如下表表：
代表符号
L0
Lx
L1
L2
L3
L4
L5
L6
数值（cm）
25.35
27.35
29.35
31.30
33.4
35.35
37.40
39.30
表中有一个数值记录不规范，代表符号为___▲____．由表可知所用刻度尺的最小分度值为___▲___．
（3）如图是该同学根据表中数据作的图像，纵轴是弹簧下端挂上砝码和砝码盘的质量，横轴是弹簧长度与____▲_____的差值（L0/L1）．
（4）通过图像和表可知砝码盘的质量为____▲____ g．
-
难度：
使用次数：166
入库时间：2013-08-21
如图所示暗箱，A、B、C、D为四个接线柱，现有三节干电池和1
、2、3、5、10的电阻各一只，选用其中一些元件装入暗箱，并满足：（1）AB间电压为3V不变；
（2）S接通时，V的示数为2V；
（3）S断开时，V的示数为1V．
请在图上画出满足上述要求的电路。
