难度：
使用次数：73
入库时间：2013-08-21小明在测量滑轮组机械效率的实验中，所用装置如图11所示，实验中每个钩码重2N，测得的数据如下表：
物理量次数
钩码
总重G/N钩码上升的高度h/m
测力计示数F/N
测力计移动距离
s/ m
机械效率 h
1
4
0.1
1.8
0.3
2
6
0.1
2.4
0.3
83%
3
4
0.1
1.4
0.5
57%
4
4
0.2
1.4
1.0
57%
（1）在实验中，测绳端拉力F 时，应竖直向上__________拉动弹簧测力计且在拉动过程中读数；第1次实验测得的机械效率为_________。
（2）分析表中数据可知：第2次实验是用______图做的；第4次实验是用______图做的。（选填“a”、“b”或“c”)
（3）分析第1 2次实验数据可知：使用同一滑轮组，__________________可以提高滑轮组的机械效率；分析第1 3次实验数据可知：使用不同的滑轮组，提升相同的重物，动滑轮个数越多（即动滑轮总重越重），滑轮组的机械效率______。分析第3 4次实验数据可知：滑轮组的机械效率与物体被提升的高度_________。
（4）若小明在实验时弹簧测力计拉动方向偏离了竖直方向，则测出的机械效率将_______________（选填“变大”、“不变”或“
变小”）。
图11
-
难度：
使用次数：119
入库时间：2013-08-21
学校实验室购买了一批规格为“2.5V 0.75W”的小灯泡，小明利用其中一只小灯泡做“测量小灯泡电功率”的实验：
（1）请你用笔画线代替导线，帮小明将图12中的电路连接完整，要求滑片P向右移动时，电压表的示数要变大；
（2）小明连接完电路后闭合开关，发现电压表的示数接近电源电压，反复移动滑动变阻器的滑片P，电压表的示数基本不变。发生故障的原因可能是滑动变阻器________，或者灯泡________。
次数
第一次
第二次
第三次
电压/V
2
2.5
2.8
电流/A
0.34
0.42
（3）排除故障后，小明移动滑动变阻器的滑片P，将三次实验时电压表和电流表的示数记录到右表中；当电压表的示数为2.5V时，电流表示数如图13，其读数为_______A，此时小灯泡的电功率为________ W；
（4）小明查看了小灯泡的

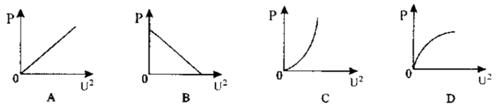

说明书，了解到生产这批小灯泡钨丝的横截面积是一定的。分析实验数据后，可知这个小灯泡内钨丝的长度与合格产品相比是________。（选填“长了”或“短了”）（5）最后小明将实验数据整理计算后，得到了一组功率P 与电压的平方U2的数据，图14中能正确表示该小灯泡P 与U2关系的是： 。
图12
图14
-
难度：
使用次数：186
入库时间：2013-08-21
如图15是2013重庆国际马拉松赛比赛计时车，当比赛队伍行进路程约9公里时，车上计时30分
钟： (1) 求比赛队伍行进前9公里的平均速度？
（2）该车在南滨路某水平路段匀速直线运动200m时，受到水平方向的阻力
为1200 N，求该车在此路段发动机牵引力所做的功？
图15
-
难度：
使用次数：90
入库时间：2013-08-21
如图16所示，电源电压为12V且恒定不变，电阻R1的阻值为40Ω，电阻R3的阻值为60Ω。当开关S、S1和S2都闭合时，电流表的示数为0.8A，求：
（1）电阻R2的阻值是多少？
（2）当开关S闭合， S1
S2都断开时，通过电阻R2的电流是多少？（3）当开关S闭合， S1S2都断开时，电阻R1在10S内产生的热量？
-
难度：
使用次数：102
入库时间：2013-08-21

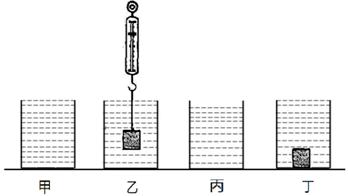

如图17甲，一个底面积为1 0 0 c m2深度为1 0 cm的圆柱形容器放在水平桌面上，装满水后容器对桌面的压强为1 2 0 0 Pa。用弹簧测力计悬
挂一金属块，轻轻浸入水中，如图乙，当金属块浸没水中且静止不动时，弹簧测力计示数为4.8 N。再将金属块缓慢取出后，如图丙，忽略金属块带出水分的多少，容器对桌面的压强为1 1 4 0 Pa。求：(1)如图乙，水对容器底的压强？
(2)金属块的密度？
(3)如图丁，不用弹簧测力计，当金属块单独浸没在装满水的容器中时，容器对桌面的压强？
图17
