难度：
使用次数：199
入库时间：2013-08-21一台“220V 1000W”的电热水器，正常工作10min消耗的电能是__________J，如果该能量的
70%被水吸收，能使____________kg的水温度升高20℃，c水=4.2×103J/(kg·℃)。图6
-
难度：
使用次数：106
入库时间：2013-08-21
如图6所示，电源电压U=18V且保持不变，小灯泡L的额定电压为9V，当滑动变阻器的滑片P移至中点时，小灯泡L刚好正常发光；当滑片P移至最右端时，小灯泡L的实际功率为6W，忽略灯丝电阻变化，则小灯泡的额定功率为________W，滑动变
阻器的最大阻值为__________Ω。
-
难度：
使用次数：128
入库时间：2013-08-21
如图7所示是当今流行的环保驱蚊用品——电热液体蚊香器。蚊香器通电后其内部的发热部件对驱蚊液加热，过一会儿，可见其顶部有“白气”飘出，房间里弥漫着驱蚊液的清香，起到驱蚊和灭蚊的作用。请参照示例写出该蚊香器所涉及的物理现象与物理知识（不得与示例重复）
示例：
物理现象：房间里弥漫着驱蚊液的清香
物理知识：分子在不停的作无规则运动
物理现象：___________________________________________________
物理知识：___________________________________________________
图7
-
难度：
使用次数：110
入库时间：2013-08-21
（1）如图8，虚线是通电螺线管外部的磁感线，在磁感线上用箭头标出磁感线方向；
（2）如图9，杠杆在力F1的作用下处于平衡状态，作出F1的力臂，并用L1表示。
图8
图9
-
难度：
使用次数：134
入库时间：2013-08-21
在利用光具座进行凸透镜成像的实验探究中：

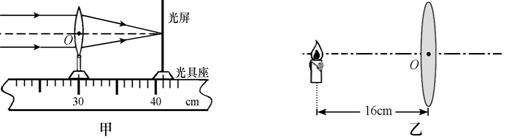

（1）如图10甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有 作用，该凸透镜的焦距是 cm。
（2）将蜡烛、凸透镜、光屏依次放在光具座上，
点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因： 。（3）调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、 的实像（填写像的性质）；如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向 (选填“靠近”或“远离”）透镜的方向移动。
