难度：
使用次数：158
入库时间：2013-08-19电冰箱是现代家庭中常见的家用电器，它内部的电路其实非常简单。冰箱的压缩机（其主要部件是电动机）和冷藏室内的照明灯能各自独立工作、互不影响；温控开关Sl控制压缩机，与冰箱门联动的开关S2控制照明灯。图中方框内已画出了冰箱电源插头部分，请你在该图中完成电冰箱内部的电路图。
-
难度：
使用次数：119
入库时间：2013-08-19
在某市进行的慈善万人行活动中，最引入注目的是：车头印有“幸福号”的花车，如图所示。此花车的巡游参数如下表：根据以上参数，求解下列问题： (g取lON/kg)
(1)求“幸福号”花车在这次大巡游的行进速度；
(2)设每个演员平均质量为50kg，若花车在水平路面匀速行驶时受到的阻力为车重的0.2倍，求“幸福号”花车在这次大巡游中，牵引力所做的功。
-
难度：
使用次数：148
入库时间：2013-08-19
如图甲是小刚同学为学校办公楼中央空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表格所示。已知电阻Ro为50Q，左边控制电路电源电压为6V恒定不变，电流表0～30mA量程接入电路，当控制电路的电流大于或等于12mA时，右边空调电路启动并开始工作。
请通过计算回答下列问题：
(1)该空调的最低启动温度；
(2)如果设定300C为启动温度，则设计时应将Ro更换为多大的电阻；
(3)为了给空调设定不同的启动温度，请你提出一种可行的、调节方便的措施；并说明启动温度调大调小的方法。
-
难度：
使用次数：62
入库时间：2013-08-19

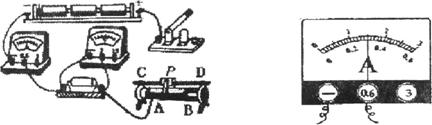

我区某校九年级物理学习小组在实验室做“测量定值电阻阻值”的实验，实验电路如图所示。
(1)请用笔画线代替导线，将图中实物连接完整；
(2)闭合开关前，滑动变阻器的滑片P应移到____端（选填“A，’或“B，’）；
(3)小组同学在连线时，不小心将线连错了，开关闭合后，移动滑动变阻器的滑片P时，发现电流表示数变大，电压表示数却变小，产生这一现象的原因是________。
(4)纠正错误后，移动滑动变阻器的滑片P，使电压表的示数为3V时，电流表的示数如图所示，则该定值电阻阻值为____欧姆。他们认为这个结果就是定值电阻的准确阻值，后来物理老师告诉他们这是不合理的，理由是____ 。
(5)小组同学做完该实验后，又思考该电路还能用来研究________。（写出一条即可）
-
难度：
使用次数：163
入库时间：2013-08-19
生活中处处有物理，小明同学观察到两个生活中常见的现象：一是喝牛奶时，把吸管插入牛奶盒中往里吹气，迅速放开，牛奶从吸管喷出；二是在室温下，把吹鼓的气球放在火炉附近，过一会儿，气球就爆破了。
(1)如果你是小明，请根据以上现象进行猜想：当气体的体积一定时，气体压强可能与气体的____和 有关。
(2)小明进行了如下实验来研究烧瓶内水面上方的气体压强：如图甲，先把细玻璃管插入装有半瓶常温水的密闭烧瓶中，然后，从细管上端往烧瓶里吹气，此时瓶内气
体压强____（选填“增大”、“减小”或“不变”）；迅速放开，观察到细玻璃管内水柱上升到图乙的a处位置。 紧接着，小明用手握住烧瓶的瓶颈部分，使瓶内气体的压强增大，请在图乙中画出细玻璃管内水柱所上升到b处的大致位置；(3)控制其它条件相同时，把图的装置从山脚移到山顶，则细玻璃管内的液面将____（选填“上升”、“下降”或“不变”），这是由于________。
