入库时间：2013-08-17用笔画线代替导线将图中实物连接完整．要求：
①电压表测量灯泡两端的电压．
②滑动触片向右移动时，通过灯泡电流变大．
③导线不能交叉．
-
难度：
使用次数：157
入库时间：2013-08-17
如图所示是建筑工地上的打桩机，重锤质量为480kg，横截面积为0.1m2，铁桩的直径为0.2m．功率为8kW绞车以v=1m/s的速度在10s内将重锤由桩顶提到最高处，然后由静止释放．取g=10N/kg．求：
（1）重锤静止地桩顶时，桩顶受到的压强．
（2）重锤上升的最大高度．
（3）打桩机在提升重锤过程中的机械效率．
-
难度：
使用次数：134
入库时间：2013-08-17

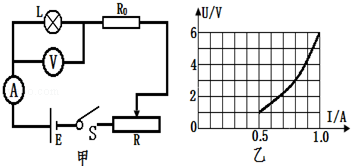

小明用如图（甲）所示的电路测额定电压为6V的灯泡的功率，保护电阻R0=2Ω．闭合开关S，滑动变阻器的滑动触片从最右端向最左端移动过程中，通过灯泡的电流I与其两端电压U的关系如图（乙）所示．求：
（1）灯泡的额定功率；
（2）电源的电压；
（3）滑动变阻器的最大电阻值．
-
难度：
使用次数：53
入库时间：2013-08-17

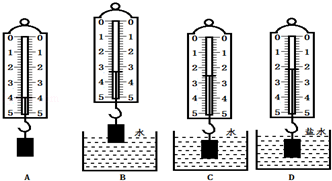

小明做“探究浮力的大小跟哪些因素有关”的实验，步骤如图所示．
（1）物体的重力为 4.0 N．
（2）比较图B和图 C 得到的结论是物体浸入液体的体积越大，受到的浮力越大．
（3）比较图C和图D得到的结论是 浮力大小与液体密度有关 ．
-
难度：
使用次数：106
入库时间：2013-08-17

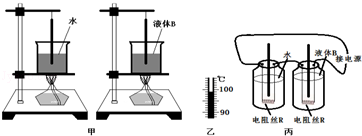

如图（甲）所示是探究物质吸热本领大小的实验装置，除烧杯中液体外其他完全相同．
（1）本实验采用的主要实验方法是 控制变量 法．
（2）为达到实验目的，对水和液体B的要求是初温相同、 质量相等 ．
（3）一段时间后，水沸腾了，此时温度计的示数如图（乙）所示，则水的沸点是 99 ℃，大气压强 小于 填“大于”“等于”或“小于”）1个标准大气压．
（4）用图（丙）的装置也可以完成本实验．在甲、丙两种装置中，你认为 丙 装置效果更好．
