难度：
使用次数：126
入库时间：2013-08-16在“测定小灯泡电功率”的实验中，小灯泡的额定电压是2.5V，滑动变阻器上标有“10

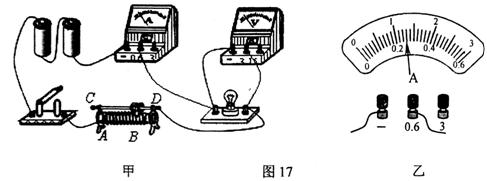

2A”宇样，小灯泡的电阻接近10。(1)如图17甲所示连接好电路后，为了保证电路安全，应将滑动变阻器滑片移至_______ (填“A”或“B”)端，才能闭合开关。
(2)若闭合开关后，小灯泡不发光，电流表有示数，电压表无示数，则可能是下列哪种情况( )
A．电路中小灯泡开路
B．电路中小灯泡短路
C．滑动变阻器连入电路中的电阻太小
D．滑动变阻器连入电路中的电阻太大
(3)当小灯泡正常发光时，电流表的示数如图17乙所示，则小灯泡的额定功率是_______，小灯
泡正常发光时电阻_______。(4)若将图17甲中的小灯泡更换成定位电阻，且电路连接完好，还可以完成的实验是( )
A
．探究电流的磁场强弱与电流大小的关系B．探究电流与电压的关系
C．探究电流产生的热量与电阻的关系
D．探究电流与电阻的关系
-
难度：
使用次数：133
入库时间：2013-08-16
学校新购了一箱物理器材，小明将它从一楼搬到三楼，小红想测定小明搬运器材过程中对箱子做功的功率。
小红设计的实验如下：
[实验器材] _______、_______、_______：
[实验步骤]
A．测出箱子的质量m：
B．测出楼梯的总长度L；
C．测出一楼到三楼的竖直高度h；
D．测出小明上楼所用的时间
扒E．计算出小明搬运箱子的功率P。
小红的实验步骤中多余的是：_______。(填写步骤前的字母即可)
-
难度：
使用次数：137
入库时间：2013-08-16
俗语说“响水不开，开水不响”。开水真的不响吗?小明想对此进行研究，得到了爸爸的支持，小明用圆底铁锅在燃气灶上烧水进行实验。他用温度计、数字声级计(测量声音强弱的仪器)、秒表分别测量锅内水的温度、锅旁声音的强弱以及加热时间。测量结果如下表：
时间/min
0
2
4
6
8
10
12
14
16
18
20
水温t/℃
21
40
60
70
80
85
90
95
…
…
声强级/dB
37.5
38.0
40.5
43.4
46.8
52.9
54.4
55.2
52.8
52.8
52.8
现象
无气泡
无气泡
有小气泡产生
少量气泡上升
上升气泡增多
大量气泡上升
水面有气泡形成
更多小气泡形成，水变浑浊
沸腾
沸腾
沸腾
(1)其中第10—13min水持续沸腾，这段时间温度计的示数如图18所示，可知水的沸点为___________℃，此时外界气压_________1标准大气压。(填“等于”、“高于”或“低于”)
(2)由实验数据分析可以得出
水沸腾的规律是：___________________________。(3)分析以上信息，可知温度为_________℃时，响度最大。你认为以下关于“响水不开，开水不响”的理解正确的是_________ (填“甲”或“乙”)。
甲：声音大的时候，水并不开，等声音不响了，水就开了；
乙：开水并非不响，只是相对于最响的时候，声音略小一些而已。
