入库时间：2013-08-16有一带高低档的电加热器，其工作电路可简化如图l7所示，其中R1=10Ω，R2=5Ω，闭合开关后，通过R1的电流为2 A，求：
(1) R1两端的电压；
(2) R2消耗的电功率。
-
难度：
使用次数：123
入库时间：2013-08-16

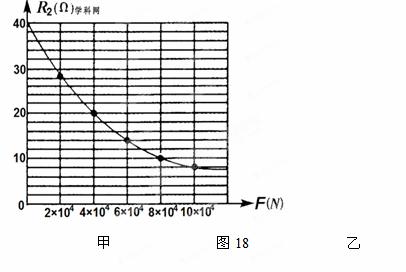

某同学设计了一个利用如图18甲所示的电路来测量海水的深度，其中R1=2Ω是一个定值电阻，R2是一个压敏电阻，它的阻值随所受压力F的变化关系如图18(乙)所示，电源电压保持6 V不变，将此压敏电阻用绝缘薄膜包好后放在一个硬质“ ”形绝缘盒中，放入海水中保持受力面水平，且只有一个面积为0.02m2的面承受海水压力，(设海水的密度ρ海水=1.0×103kg/m3)。求：
(1)当图甲中电流表A的示数为0.2A时，压敏电阻R2的阻值是多少?
(2)如图(乙)所示，当压敏电阻R2的阻值为20 Ω时，查看坐标图回答，此时压敏电阻R2所受的压力是多少？求此时压敏电阻R2所受的压强是
多少?此时压敏电阻R2所处的海水深度是多少? (3)若图甲中电流表A的的最大测量值为0.6A，则使用此方法能测出
海水的最大深度是多少?
