入库时间：2013-08-15（9）在“测量小灯泡功率”的实验中，小灯泡标有“2.5V”字样。

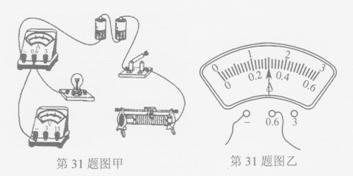

（1）请用笔画线代替导线将图甲中的实物图连接完整。
（2）闭合开关前，滑动变阻器的滑片应调至_____（选填“左”或“右”）端。闭合开关后，发现电压表示数为零，灯泡不亮，电流表有示数，则原因可能是；__________。
（3）故障排除后，为了测出小灯泡的额定功率，应调节滑动变阻器的滑片，使电压表的示数为_____V，此时电流表的示数如图乙所示，则通过小灯泡的电流为______A，小灯泡的额定功率为_________W。
（4）实验后，某小组同学又想利用这些器材测量另一个小灯泡正常发光时的电阻，但是只能看到灯泡上标有“1.8W”的字样，他通过多次实验绘制出了如图丙所示的U-I图像，根据图像可知，小灯泡的额定电压为______V，它正常发光时的电阻为______
Ω。
-
难度：
使用次数：123
入库时间：2013-08-15
下面是小丽同学测量合金块密度的实验，请你将实验过程补充完整。
（1）她把天平放在水平台上，发现指针偏向分度盘中线右侧，马上调节平衡螺母，你认为小丽在操作上的明显错误是；____________________________。改正错误后，若指针偏向分度盘中线的左侧，她应该向____________调节平衡螺母。

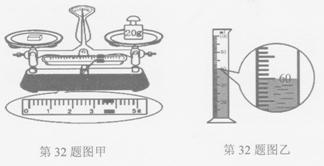

（2）如图甲所示，用调好的天平测出合金块的质量为__________g。
（3）如图乙、丙所示，用量筒测合金块的体积，从而算出合金块的密度为__________kg/m3。
（
4）实验结束后，她还想测量一个小笔帽的密度，由于笔帽很小，无法用天平和量筒直接测量它的质量和体积。但是善于观察的小丽发现笔帽在水中下沉，而在老师给定的盐水中却漂浮。她经过认真思考，在没有使用量筒的前提下，利用合金块（合金块的体积可以用V金表示，质量用m金表示，密度用ρ金表示）就测出了笔帽的密度。请你帮她完成实验。①将笔帽放入装有适量盐水的烧杯中，缓慢倒入适量的水并搅拌使盐水均匀，待盐水稳定后，根据笔帽的浮沉情况，不断加水或加盐水，经反复调试，使笔帽最终恰好能在盐水中______。
②取出笔帽，将__________放在天平的左盘测出其质量为m1
③用细线将合金块系住_________________，天平再次平衡时，右盘砝码的总质量加游码所对的刻度值m2
④笔帽密度表达式；ρ笔帽=__________________（用物理量的符号表示）。
