难度：
使用次数：69

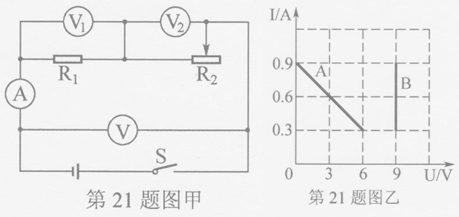

入库时间：2013-08-15如图甲所示的电路，开关闭合以后，将滑动变阻器的滑片从最左端移到最右端，得到电路中两个电压表的示数随电流变化的图像，如图乙所示。则电源电压为____________V，滑
动变阻器的最大阻值为_________Ω，其中_______（选填“A”或“B”）是电压表V2的示数随电流变化的图像。
-
难度：
使用次数：150
入库时间：2013-08-15
如图所示，一束光线经凸透镜折射后，射向与凸透镜主光轴平行的平面镜，请你在图中画出；
（1）射向凸透镜的入射光线；
（2）经平面镜的反射光线；
（3）标出反射角的度数
-
难度：
使用次数：60
入库时间：2013-08-15
如图所示，是小明新买的书架，在使用时，它可以用撑杆CD将书架撑起到水平位置，此时书架可视作以O为支点的轻质杠杆。为了使CD对书架的支撑力F1最小，请在图中选择A、B两点中的一点，画出书对书架的压力F2和压力的力臂L2及支撑力F1的力臂L1。
-
难度：
使用次数：101
入库时间：2013-08-15
如图所示是通电螺线管和条形磁体间相互作用的示意图。请你在图中标出；
（1）通电螺线管的N极；
（2）磁感线的方向；
（3）
电源的正、负极。
-
难度：
使用次数：136
入库时间：2013-08-15
达·芬奇既是一位伟大的艺术家，同时也是一位伟大的发明家。如图是达·芬奇设计的一架投石机，试用学过的物理知识解释下列问题。
（1）投石机将巨石抛出后，巨石仍能继续向前飞行的原因是什么？
(2)为什么速度相同的巨石，质量越大，击中目标后，对目标的伤害越大？
