入库时间：2013-08-13小明应用如图甲所示的电路“探究定值电阻R0的发热功率P0滑动变阻器R消耗的电功率PR和电源总功率PU随电流I变化的关系”，将得到的数据绘成a、b、c三条图线画在了同一坐标系中，如图乙所示，b图线表示定值电阻R0的发热功率P0随电流I变化的关系，则表示“电源总功率PU随电流I变化的关系”图线是 ▲ ．如电源电压U保持不变，则由图象可知：电源电压U为 ▲ V，定值电阻R0的阻值为 ▲ Ω．
-
难度：
使用次数：180
入库时间：2013-08-13

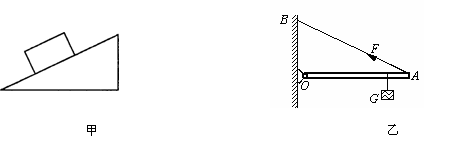

（1）如图甲所示，工人用200 N的沿斜面向上的推力，将一个物重为
300 N的木箱推上斜面．请作出木箱受到的重力和推力的示意图．（2）如图乙所示，杠杆OA处于平衡状态，在图中分别画出力F和G对支点0的力臂LF和LG
（3）请根据平面镜成像特点，在图丙中画出物体AB在平面镜MN中所成的像A¢B¢．
（4）如图丁所示，根据磁感线的方向，标出通电螺线管和小磁针的N、S极及电源的正、负极．
-
难度：
使用次数：133
入库时间：2013-08-13
一名工人用如图所示的滑轮组提起450N的重物，重物在5s内匀速上升了1m，动滑轮重50N，不计绳重及摩擦．求：
（1）绳的自由端A点下落的速度；
（2）此过程中额外功；
（3）滑轮组的机械效率．
-
难度：
使用次数：118
入库时间：2013-08-13
如图是某太阳能热水器，向其中注入50kg的水，阳光照射—段时间后，水温从10℃升高到50℃．水的比热容是4.2×103J／（kg·℃）．试求：
（1）这段时间该热水器中的水吸收的热量是多少?
（2）如果这段时间该太阳能热水器接收到太阳辐射的热量是2
.8× 107J，则这段时间该热水器的效率是多少?（3）若用天然气来提供2.8×l07J的热量，需完全燃烧多少m3的天然气．（天然气的热值为
8.4×l07J／m3，天然气完全燃烧放出的热量全部给水吸收．保留两位小数．）
-
难度：
使用次数：160
入库时间：2013-08-13

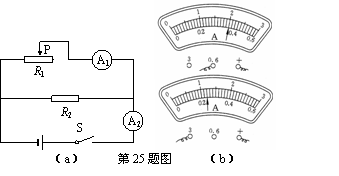

如图（a）所示的电路中，电源电压为6V且保持不变，滑动变阻器R1标有“100Ω 2A”字样．闭合电键S后，电流表A1和A2的示数分别如图（b）所示．求：
（1）电阻R2的阻值．
（2）通电10s钟，电流通过电阻R2所做的功W2
（3）在移动变阻器R1的滑片P时，是否存在使两个电流表指针偏离零刻度角度恰好相同的情况？如果存在，请求出此时变阻器R1消耗的功率P1；如果不存在，请说明理由．
