难度：
使用次数：107
入库时间：2013-08-12下列四幅图是小华在探究液体内部压强实验时的四个场景，除图④杯中装的是盐水外，其余杯中装的都是水。
(1)本实验是通过观察压强计左右两管内液面的 的变化而知道压强大小变化的；若将压强计的金属盒浸入水中，压强计没有出
现上述现象，则实验装置可能出现了 问题。(2)比较①②两幅图，可以得出：
(3)比较③④两幅图，可以得出：
① ② ③ ④
-
难度：
使用次数：184
入库时间：2013-08-12
在探究滑动摩擦力的大小与
什么因素有关的实验中，同学们提出了以下猜想：a：与物体速度的大小有关
b：与接触面的粗糙程度（即表面状况）有关
c：与压力的大小有关
（1）为了验证上述猜想是否正确，同学们采取上图所示的装置。实验中应拉着弹簧测力计使木块沿水平方向做 运动。
（2）经过几次实验，记录下相关数据如下表
实验次数
表面状况
压力/N
摩擦力/N
木块速度/m·s-1
1
木块---木板
2.0
0.6
0.1
2
木块---木板
4.0
1.2
0.1
3
木块---木板
6.0
1.8
0.2
4
木块---砂纸
2.0
1.0
0.1
①分析3、4两次实验记录， （选填“能”、“不能”）验证猜想a。
②分析 两次实验记录，可以初步验证猜想b。
③分析 两次实验记录，可以初步验证猜想c。
-
难度：
使用次数：148
入库时间：2013-08-12

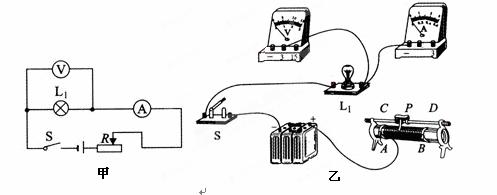

小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流均小于0.6 A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图甲所示的电路开始探究。
(1)请你用笔画线代替导线，根据图甲所示的电路图，将图乙所示实物
图连接完整。(2)若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑
片P也不能改变灯的亮度。原因是他把滑动变阻器的______(选填“A、B”或“C、D”)接线柱接入了电路。(3)小雷排除故障后，按图乙所示的电路
继续进行实验：闭合开关，滑片P向______ (选填“A”或“B”)端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：次数
电压/V
电流/A
实际功率/w
电阻/Ω
1
1.6
0.20
0.32
8.00
2
2.5
0.24
0.60
10.42
3
2.8
0.26
0.73
10.77
(4)小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数 可得出的结论是小灯泡越亮，它的实际功率越______。
(5)用L2替换L1重复上面的实验时，需要改变________表的量程，发现灯L2的亮度变化规律与灯L1相似。
(6)小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确”。这种说法错误的原因是小
雷忽略了____ __对小灯电阻的影响。②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系”。
你认为这种说法___ ___ (选填“正确”或“错误”)。
-
难度：
使用次数：102
入库时间：2013-08-12
我国自行研发的纯电动中巴车的质量约为2000kg，静止时轮胎与路面接触的总面积约0.2m2，以30m/s的速度沿水平路面匀速行驶时的输出功率约72kw（g取10Ｎ/kg 汽油的热值为3.2×107J/L）
（１）中巴车所受的重力是多少？
（２）静止时中巴车对路面的压强是多少？
（３）中巴车以30m/s匀速行驶时，所受的阻力是多少？
（４）中巴车改用汽油作动力，以72kw的输出功率行驶１h，至少要燃烧多少升汽油？
-
难度：
使用次数：340
入库时间：2013-08-12
如图所示，电源电压为12V，且保持不变，己知滑动变阻器R3的最大阻值为20Ω，定值电阻R1 = 10Ω，R2= 15Ω，电流表的量程为0.6A。
(l)S、S1闭合，S2断开时，要使电流表的示数最小，则滑动变阻器的滑片P应滑到何处?此时电压表的示数为多少? 10min内电流通过R1产生的热量是多少?
(2)S、S2闭合，S1断开时，求电路允许消耗最大功率情况下，R3的阻值为多大?
