难度：
使用次数：149
入库时间：2013-08-12如图20所示，圆柱的直径为 cm。
-
难度：
使用次数：56
入库时间：2013-08-12

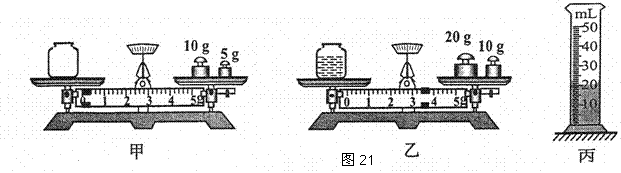

小禾测量某液体密度时，先在水平桌面上调节好天平的平衡，然后进行以下测量：
①如图21甲所示，用天平测出空瓶的质量m1，记录在表格中。
②如图21乙所示，向瓶中倒入适量液体，测出瓶与液体的总质量m2，记录在表格中。
③如图21丙所示，将瓶中液体倒入量筒中，测出液体的体积V，记录在表格中。
（1）请完成表中数据的填写。
物理量
空瓶的质量
m1/g
瓶与液体的总质量m2/g
液体的体积V/cm3
液体的密度ρ/g·cm-3
测量值
15
20
（2）小丽利用上述器材设计了第二种实验方案，依次测出瓶和液体总质量m总、倒入量筒中的液体体积V、瓶与瓶中剩余液体质量m剩，请用上述物理量符号写出计算液体密度的表达式 。
（3）比较以上两种实验方案，第一种的测量误差更 一些（选填“大”或“小”）。
-
难度：
使用次数：176
入库时间：2013-08-12
如图22甲所示，是小明同学“探究水的沸腾”的实验装置。当水温达到90℃时，他每隔一分钟记录一次水的温度，实验记录如下表所示。
时间/min
0
1
2
3
4
5
6
7
……
温度/0C
90
92
96
98
98
98
98
……
（1）在第2分钟时,温度计示数如图甲所示,此时水的温度为_____℃。
（2）请在图乙中画出水的温度和时间关系的曲线。
（3）由实验可知,水的沸点低于100℃,原因可能是__________________。
（4）水沸腾时，可以看到水面上不停地的冒“白气”，产生此现象的原因是 。
甲 图22 乙
-
难度：
使用次数：123
入库时间：2013-08-12

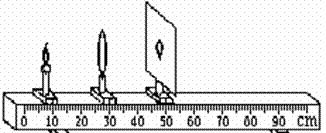

小明利用如图23实验装置“探究凸透镜成像规律”。
（1）点燃蜡烛后，调节凸透镜和光屏使它们的中心跟烛焰的中心大致在 , 目的是 。
（2）蜡烛恰好在光屏上成倒立、等大的像，如图23所示，则所选的凸透镜可能是下表中的 （填“甲”或“乙”）凸透镜。
序号
直径/cm
焦距/cm
甲
10
30
乙
5
10
（3）若保持凸透镜位置不变，将蜡烛移至15.0 cm
刻线处，则应将光屏向 （填“左”或“右”）移动，才能找到像。（4）过了一段时间小明发现烛焰的像不在光屏中央，他应如何调节使像呈在光屏中央？（说出一种方案）
图23
-
难度：
使用次数：129
入库时间：2013-08-12
在“伏安法”测电阻的分组实验中：
（1）请你根据图24（a）电路图，在未连好的图25实物图上用笔画线
（2）接好电路后，闭合开关前，应将滑动变阻器的滑片移至 （填“左”或“右”）端，使其连入电路的电阻最大，从而起到 的作用。代替导线连接好电路。（待测电阻Rx阻值约10Ω）（3）老师巡回指导时，发现某一小组的实验电路图如图24（b）所示，原来他们认为Rx两端的电压可以等于电源（两节串联干电池）电压3V减去电压表的示数。在老师指导下，他们闭合开关后实测了电源两端的电压，发现其值小于3V，说明他们的方案 （填“可行”或“不可行”）。
图25
