难度：
使用次数：173

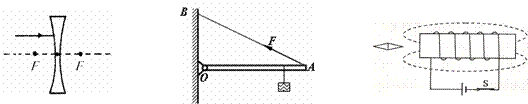

入库时间：2013-08-12请按下列要求在答题卡上作图。
（1）如图15所示，已知入射光线，画出通过透镜后的折射光线
（2）在图16中作出力F的力臂
（3）在图17中，标出通电螺线管和小磁针的N、S极及磁感线的方向。
图15
图16
图17
-
难度：
使用次数：161
入库时间：2013-08-12
有两盏白炽灯L1、L2，L1标有“PZ220-100”字样，L2标有“PZ220-40”字样。将这两盏灯串联接在电压为220V的电源两端，已知两灯都发光，灯L1的电阻小于灯L2的电阻，请你判断哪盏灯较亮。为什么？
-
难度：
使用次数：185
入库时间：2013-08-12
某太阳能热水器，向其中注入50kg水，阳光照射一段时间后，水温从10℃升高到50℃。水的比热容是4.2×103J/（kg·℃）。试求：
（1）这段时间该热水器中的水吸收的热量是多少？
（2）如果这段时间该太阳能热水器接收到太阳辐射的热量是2.8×107J，则该热水器的效率是多少？
-
难度：
使用次数：192
入库时间：2013-08-12
小豪一家去公园游玩，看到如图18所示的新型太阳能电动观光车，该车的整车重量为4000N。
（1）若车上人的总重量是2000N，车轮与地面的接触总面积为0.05m2，则观光车静止时对水平地面的压强是多大?
（2）观光车以5m /s的速度在水平路面上匀速行驶时，若受到的阻力是200N，则5min内观光车克服阻力做的功是多少?
（3）从环保角度分析，太阳能电动
观光车与普通汽车相比，具有些优点? （写出一条即可）
-
难度：
使用次数：185
入库时间：2013-08-12
如图19a所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图19b所示。求：
(1) R1的阻值；
(2) 电源的电压；
(3) 变阻器的最大阻值？
图19
