难度：
使用次数：154
入库时间：2013-08-12如图10是一艘高速水翼船，船身底部有支架，支架上装有水翼。
（1）水翼是依据 的关系来设计，从而使水翼获得了升力；
（2）船高速航行时，水面下的水翼使船体抬高从而减小船体受到的 ，提高船速；同时船体发
动机产生较大噪声，在舷窗使用双层真空玻璃，是在 （选填“声源处”或“传播过程”）减弱噪声；（3）水翼船的质量为2×105kg，水翼船静止在水面上时它受到的浮力是 N。
（4）关闭动力后，由于 ，水翼船仍能在水面上行驶一段距离。
-
难度：
使用次数：129
入库时间：2013-08-12
如图11所示，重为500N边长为0.1m的正方体物块放在水平地面上，工人通过定滑轮用200N的力未提起它，此时，物块所受合力为 N,工人再次用600N的力将物体匀速提升4m，在此过程中有用功是 J；该机械的效率为 。
-
难度：
使用次数：71
入库时间：2013-08-12
如图12所示为定时爆炸装置示意图，虚线框内是其内部电路，当有电流通过起爆器时，便会引爆炸弹；a、b为暴露在外的两导线。拆弹专家应该剪掉 (选填“a”或“b”)导线才能不引爆炸弹；定时装置 (图中未画出) 相当于一开关，正常处于闭合状态，当到达设定时间时，开关打开，起爆器引爆，则定时装置应接在 （选填“CD”或“EF”）之间。
-
难度：
使用次数：160
入库时间：2013-08-12
如图13所示为冬天人们常用的一种电热暖手宝，铭牌上标有“220V，500W”。正常工作下，袋内1kg的水由15℃加热至65℃需用时10min，该过程水需要吸收的热量为 J，该电热暖手宝的发热效率为 ；为了使用时更加安全， 它 的内部采用了双重温控保护开关，两个温控开关是 （选填“串联”或“并联”）起来使用。[c水=4.2×103J/（kg·℃）]
-
难度：
使用次数：166
入库时间：2013-08-12
请按下列要求在答题卡上作图。

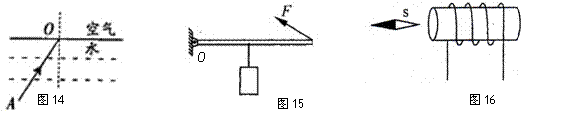

（1）请完成图14中光的折射光路图；（2）如图15，请画出力
F对应的力臂；（3）小磁针的指向如图16所示，请画出螺线管的极性和电流方向。
