难度：
使用次数：80
入库时间：2013-08-12如图5所示是电流表的内部结构示意图。当电流通过线圈时，线圈在磁场中受力而转动从而带动指针偏转。
下列选项与电流表工作原理相似的是（ ）。A．电动机 B．发电机 C．指南针 D．电磁铁
-
难度：
使用次数：147
入库时间：2013-08-12
如图6所示，在发光的灯泡附近放置一凸透镜，在远处的墙上出现了灯丝清晰的像。关于此像下列说法中正确的是（ ）。
A．像是正立的 B．像是放大的
C．像是虚像 D.像比灯丝亮
-
难度：
使用次数：180
入库时间：2013-08-12
如图7所示是一种家庭电路带指示灯的按键开关的电路图。使用时发现，当开关断开时，照明灯甲熄灭，指示灯乙发出微光；当开关闭合时，只有照明灯甲发光。根据这种开关的控制特性可以判断（ ）。
A. 甲灯的电阻略大于乙灯的电阻
B. 甲灯的电阻远大于乙灯的电阻
C. 甲灯的电阻略小于乙灯的电阻
D. 甲灯的电阻远小于乙灯的电阻
-
难度：
使用次数：90
入库时间：2013-08-12

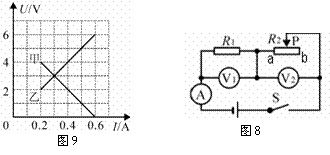

如图8所示电路，电源电压保持不变，当闭合开关S，将滑动变阻器的滑片从b端移到a端，两个电阻的“U－I”关系图像如图9所示。下列判断正确的是（ ）
A．电源电压为10 V
B．定值电阻R1的阻值为20 Ω
C．变阻器滑片在中点时，电流表示数为0.3 A
D．滑动变阻器R2的阻值变化范围为0～10 Ω
-
难度：
使用次数：185
入库时间：2013-08-12
2011年11月3日，神舟八号与天宫一号交会并成功对接，以神州八号为参照物，天宫一号是 （选填“运动”或“静止”）的，通过电视看到对接的画面是靠 波传送到地球上的，该画面传到地球需要的时间为1.14×10-3
s，则“天宫一号”与地球之间的距离约为 km。
