难度：
使用次数：180

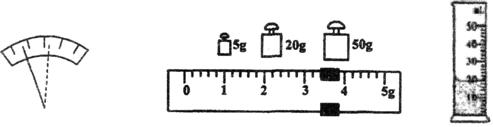

入库时间：2013-08-11牛奶密度是检验牛奶质量的一项重要指标，为了喝上放心奶，同学们准备对某品牌牛奶的密度进行测量，选取的器材有量筒、天平(带砝码)、烧杯等。步骤如下：
(1)把天平放在________上，将游码移至零刻度线，然后调节平衡螺母，使天平横梁平衡。若横梁静止时，指针指在分度盘中央刻度线的左侧，如图甲所示，则应将横梁右端的平衡螺母向________端移动。
(2)甲同学设计了下面的测量方案；
①用调好的天平测出装有适量牛奶的烧杯的总质量m1；②将烧杯中的一部分牛奶倒入量筒中，记下量筒中牛奶的体积V；③测出烧杯和剩余牛奶的总质量m2；④计算出牛奶的密度ρ=________。
(3)甲用调好的天平测总质量m1时，发现加减砝码总不能使天平平衡，这时应移动________使天平平衡，若天平再次平衡时所用砝码和游码的位置如图乙所示，则m1=________g，甲再测出牛奶的体积V如图丙所示，剩余的总质量m2为57.4g，则牛奶的密度为________g/cm3
(4)乙同学设计了下面的测量方案：
①用调好的天平测出空烧杯的质量m1：②向烧杯中倒入一些牛奶，测出它们的总质量m2；③再将烧杯中牛奶倒入量筒中。测出牛奶的体积V：④计算出牛奶的密度ρ=(m2-m1)／V。则乙同学的方案
甲图 乙图 丙图
-
难度：
使用次数：103
入库时间：2013-08-11

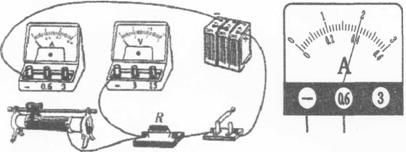

某物理实验小组的同学用如图所示的器材“探究电流跟电阻关系”，其中电源电压恒为6V，滑动变阻器上标有“35Ω 1 A”字样。阻值分别为5Ω，10Ω，15Ω，20Ω的定值电阻四个。
(1)甲同学连接的部分电路如图所示。请将电路连接完整。
(1)甲同学连接的部分电路如图所示，请用笔划线代替导线，按电路图将实物连接起来。他连接电路时，开关应该________
(2)乙同学连接完电路后，闭合开关，发现阻值为5Ω的定值电阻很烫且发出焦臭味，电流表电压表都有示数，且电压表示数近似为电源电压，则造成上述现象的原因可能是________________________________________
(3)乙排除故障后，当定值电阻为10Ω时，测出电流表示数如上图所示，则电流表示数为________A，将10Ω电阻换成15Ω后，应当移动滑动变阻器的滑片，直到电压表示数为________V。
(4)此实验得到的结论是：电压一定时，通过导体的电流与导体的电阻成________。(选填“正比，反比”)
(5)若不添加器材，乙认为用上述器材还可以完成探究电流与电压关系的实验，你认为他的想法是________ (选填“正确，错误”)的。
(6)丙同学用相同的器材完成实验并记录了数据，数据如上表所示，在与老师交流的过程中，老师发现表中第________组数据是编造的，不可能从实验中得到，其原因是：________________________________________________________________
甲图 乙图 丙同学数据序
号
定值电阻
(Ω)
电流表示数
(A)
l
5
0.40
2
10
0.20
3
15
0.13
4
20
0.10
-
难度：
使用次数：198
入库时间：2013-08-11
作为连接重庆两江新区和西部新城的重要跨江通道，双碑嘉陵江大桥预计将于今年6月合拢。大桥由东引桥、主桥和西引桥组成，全长1927.5米。主桥墩水中承台为正方形，单个承台混凝土体积为1225m3。图中压路机有10t，与被压路面的总接触面积是0.2m2。请你根据上述材料计算：
(1)若通车后一辆小车以15m／s的速度匀速行驶，则通过整个大桥需要多少时间。
(2)若混凝土的密度为2×103kg/m3，求大桥单个承台混凝土的质量。
(3)压路机对地面的压强。
-
难度：
使用次数：112
入库时间：2013-08-11
4月20日，雅安发生了7.0级大地震，震后各方立即开展了紧急救援。在救援过程中，常看到救援工作者使用起重机械m起坍塌的混凝土结构的吊板。如图所示是这种起重机吊臂上的滑轮组，一次救援中，它将重为2.4×104N的吊板匀速提高10m。已知拉力F为1×104N。不计绳重和摩擦，
则该过程中：
(1)拉力F做的功为多少?
(2)滑轮组的机械效率为多少?
(3)另一次救援过程中，因时间紧急，需要用该机械将重为3×104N的吊板以0.5m/s的速度匀速提起，则拉力的功率为多少?
-
难度：
使用次数：127
入库时间：2013-08-11
小明家购置了一台集加热和保温为一体的温热饮水机，其铭牌如下表所示。如图所示是饮水机的电路图，S是用感温材料制造的温控开关，R1是分压电阻，R2是供加热时的电阻丝。分析电路图可知，当S接通时，饮水机处于加热状态，当S断开时处于保温状态。
额定频率
50Hz
环境温度
10℃～38℃
加热功率
2200W
最大容积
1.5L
额定电压
220V
制热水能力
≥90℃ 5L/h
(1)在加热状态下，饮水机正常工作时电路中的电流是多大?
(2)正常工作时该饮水机将最大容积的水从20℃加热到100℃，用时4min。求水吸收的热量和该饮水机加热状态时的效率；【C水=4.2×103J／(kg·℃)】
(3)如果要使R2在保温状态时的功率是550W，求R1的阻值。
