难度：
使用次数：186

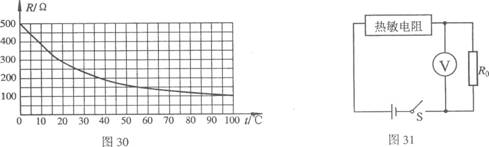

入库时间：2013-08-09有一种半导体材料的电阻值随着温度的变化而明显改变，用这种材料制作的电阻称为热敏电阻。图5是某热敏电阻的阻值随温度变化的图象，小明同学用该热敏电阻和电压表设计了一只测量范围为0～100℃的水温表，图6是这个水温表的原理图，图中的电压表量程为0～3V；定值电阻R0的阻值为lOOΩ。当水温达到100℃时，要求电压表的示数达到最大值。小明根据图象知道，该热敏电阻在100℃时的电阻值是 Ω，由此可知电源两极间的电压是 V。
-
难度：
使用次数：114
入库时间：2013-08-09
请画出图7中动力F1的力臂。
-
难度：
使用次数：333
入库时间：2013-08-09
电视机的遥控器通过发射一种不可见光——红外线，来实现对电视机的控制。有时不把遥控器对准电视机的控制窗口，而是对着墙壁按一下按钮，利用光的反射也可以控制电视机。请在图8中画出红外线经过墙壁反射的光路。
-
难度：
使用次数：181
入库时间：2013-08-09
小明连接好了一个电路，如图9所示。但是小红认为此电路有缺点，因为没法只让灯L2亮，而灯L1不亮。小红想将此电路改为由S1S2分别控制灯L1L2的并联电路，应该如何改？请你帮她想个解决的办法，要求改动的导线不超过两条。请在图上改动，先在需改动的导线上画“×”，然后再画出改动后的导线，并在方框内画出改后的电路图。
-
难度：
使用次数：158
入库时间：2013-08-09
已知桑塔拉2000轿车的质量是1.6t，它以54 km/h的速度在水平路面上匀速行驶2min，轿车受到的阻力是车重的0.1倍，求轿车在这段时间内：
（1） 通过的路程；
（2） 发动机的牵引力；
（3） 发动机的功率（g取10N/kg）。
