难度：
使用次数：116
入库时间：2013-08-08请按要求完成下列各图(每小题2分，共6分)
(1)根据平面镜成像特点在图中作出物体AB在平面镜中所成的像Ａ’B’。(请保留作图痕迹)
(2)如图，一方木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来，请你作出方木块在水平面上滑动时受到的摩擦力和支持力的示意图。
(3)生命可贵，安全用电很重要。请将图连接成符合安全用电原则的照明电路。
-
难度：
使用次数：165
入库时间：2013-08-08
小明在实验室用天平和量筒测量矿石的密度
(1)(2分)他把托盘天平放在水平桌面上，将游码滑回标尺左端的零刻度线后，发现指针如图甲所示，接下来他应将天平右端的平衡螺母向 调节(选填：“左”或“右”)才能使天平平衡。
(2)(2分)在实验过程中他进行了如下一些实验步骤：
①用调节好的天平测出矿石的质量②向量筒中倒入适量的水，测出这些水的体积
③根据密度的公式，求出矿石的密度
④将矿石浸没在量筒内的水中，测出矿石和水的总体积
以下实验步骤顺序合理且误差较小的是
A．①②③④ B．①②④③ C．②④①③ D．③①②④
(3)(4分)由图乙、丙可知，矿石的质量为 g，矿石的密度为 g／cm3
-
难度：
使用次数：163
入库时间：2013-08-08
某校兴趣小组同学想探究“导体中的电流跟导体两端电压的关系”
(1)(4分)小刚同学做出了以下猜想：
A：电流跟电压成正比 B：电流跟电压成反比 C：电流跟电压无关你认为合理的猜想是 (填字母)。你的理论依据是 。

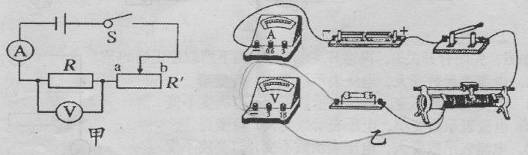

(2)(8分)为了检验猜想是否正确，小刚设计了如图甲所示的电路图，其中电源为两节新干电池，电阻R为5Ω，滑动变阻器R’标有“20Ω 1A”字样，电压表和电流表均完好。
①按电路图将乙图中未连接处补画上。(请在答题卡上完成)
②在闭合开关前，小刚应把电路图中滑动变阻器的滑片移到 端(选填“a”或“b”)
③他检查电路连接无误后闭合开关，发现电流表有示数，电压表示数为零，电路出现的故障是 。

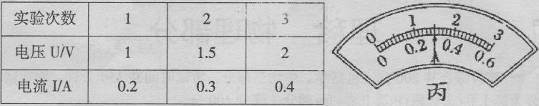

④排除故障后小刚进行了实验，下表是小刚记录的数据，分析收集到的数据小刚得出的正确结论是 。
(3)、(4分)小刚还想用这个电路测一下小灯泡的额定电功率，于是他将电阻R换成一只额定电压是2.5V的小灯泡(阻值约为8Ω)。闭合开关S后调节滑片，当电压表的示数为2.5V时，电流表示数如图丙所示，为
A，小灯泡的额定电功率为 W。
-
难度：
使用次数：192
入库时间：2013-08-08
如图，甲物体静止置于水平地面上时，对地面的压强为p1；轻质杠杆AB的支点为O，OB=3AO，现在杠杆的A端用轻绳将甲物体吊起，在杠杆的B端悬挂质量为4kg的乙物体，杠杆在水平位置平衡，此时甲物体对地面的压强为p2，且p1=3p2，(g取10N/kg),求：
(1)(3分)杠杆A端受到的拉力是多少N?
(2)(3分)甲物体的重力是多少
N?
-
难度：
使用次数：53
入库时间：2013-08-08
在如图所示电路中，电源电压保持不变，灯L标有“4V 1.6W”字样。闭合开关S，当滑片P置于滑动变阻器的C点时，Rab=4Rac，灯L正常发光，20秒内电流对滑动变阻器做功为16J，灯L的电阻保持不变，求：
(1)(2分)灯L的阻值为多少Ω？
(2)(2分)滑动变阻器R的最大阻值为多少Ω？
(3)(2分)电源电压是多少V?
(4)(2分)滑片P在b端时电压表的示数为U1；将滑片置于变阻器的某一位置D时（图中未画出），电压表示数为U2，且U1：U2=8：5，则P置于D时灯L实际消耗的电功率是多少W?
