难度：
使用次数：154
入库时间：2013-08-07用如图所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．
（1）实验中，将杠杆拉至图中虚线位置，测力计的示数F为 N，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为 %．请写出使用该杠杆做额外功的一个原因： ．
（2）为了进一步研究杠杆的机械效率与哪些因素有关，一位同学用该实验装置，先后将钩码挂在A、B两点，测量并计算得到下表所示的两组数据：
次数 钩码
悬挂点 钩码总重
G/N 钩码移动距离
h/m 拉力
F/N 测力计移动距离
s/m 机械效率
η/%
1
A点
1.5
0.10
0.7
0.30
71.4
2
B点
2.0
0.15
1.2
0.30
83.3
根据表中数据，能否得出“杠杆的机械效率与所挂钩码的重有关，钩码越重其效率越高”的结论？答： ；
请简要说明两条理由：① ；② ．
-
难度：
使用次数：150
入库时间：2013-08-07
在复习课上老师提出“如何测量用电器的电功率？”小青，小宁两位同学各自提出了自己的不同实验方案．

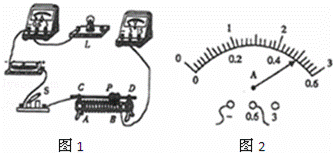

（1）小青：用伏安法测额定电压已知小灯泡的电功率，根据图1中所给元件，用笔画线（不能交叉）在答题卡图上连接实物电路，并完成：
a．实验原理 ；b．实验前，滑动变阻器滑片P应移至 端．c．当测量小灯泡额定功率时，应注意观察 表，并移动滑动变阻器滑片P，使 如图2所示，灯泡正常发光时电流表示数为 A．
（2）小宁：在家庭电路中用电能表测出一个电炉的电功率，除电能表，电炉等器材外，还需要的测量工具是： 测量时关闭其它用电器，只让电炉单独工作，需要测量的物理量有 ， ．
-
难度：
使用次数：183
入库时间：2013-08-07
在西宁市中小学“科技小制作”活动中，小青同学制作了一个简易调光台灯，如图是他设计的电路图，其中小灯泡L标有“6V 6W”字样，当开关S扳到触点a时，小灯泡正常发光；当S扳到触点b时，通过小灯泡的电流为0.3A，假如灯泡电阻和电源电压不变，求：
（1）小灯泡的电阻及电源电压．
（2）R的电阻值．
（3）开关扳到触点b时，灯泡的实际功率是多少瓦？100s中电阻R产生的热量是多少焦耳．
-
难度：
使用次数：77
入库时间：2013-08-07
如图所示，放在水平桌面上的薄壁圆柱形容器重6N，底面积100cm2，弹簧测力计的挂钩上挂着重为27N的金属块，现将金属块浸没水中，容器内水面由20cm 上升到30cm（g=10N/kg）．求：
（1）金属块未放入水中时（如图所示），容器底部受到的水的压强：
（2）金属块的密度；
（3）金属块浸没水中静止后弹簧测力计的示数；
（4）金属块浸没水中后（未于底部接触），容器对桌面的压强．
