难度：
使用次数：166

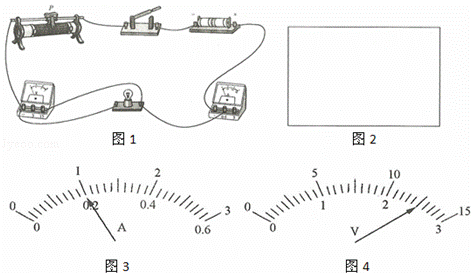

入库时间：2013-08-07在“测量小灯泡工作时的电阻”的实验中，图1是小王同学连接的实物电路图．
（1）观察实物电路图的连接，是否有错误及不恰当之处，请具体指出．
如a．电流表的正负接线柱接反了．b． ；c． ．
（2）改正错误后，请在图2中画出实验电路图．
（3）调节滑动变阻器的滑片至某点，小灯泡正常发光，电压表、电流表如图3、图4所示，电流表的读数为0.20A，电压表的读数为 V．
（4）根据读取的数据，小灯泡正常发光时的电阻为 Ω．
-
难度：
使用次数：117
入库时间：2013-08-07
某同学用滑轮组从装满水的水井中将一铁块匀速提升了2m（铁块始终未露出水面）．已知铁块体积0.006m3，铁块的密度为7.9×103kg/m3．（滑轮的重力和摩擦不计，g=10N/kg）求：
（1）铁块的重力大小；
（2）绳子AB给铁块的拉力大小；
（3）在此过程中人做的功．
-
难度：
使用次数：120
入库时间：2013-08-07

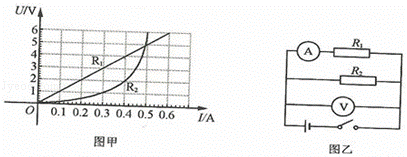

如图甲所示，是某兴趣小组在“伏安法测电阻”实验中分别作出R1、R2的U﹣I图象．小明利用R1、R2两个电阻设计了如图乙所示的实验电路，此时，电流表示为0.6A，则：
（1）R1的阻值大小？
（2）在图乙的实验中R2的阻值为多少？
（3）此电路1分钟内R1、R2消耗的电能之和是多少？
（4）如果小红将R1、R2串联，接入6V的电源两端，则通过R2的电流是多大？
