难度：
使用次数：187
入库时间：2013-08-07作图题

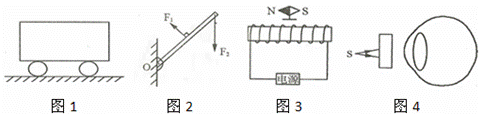

（1）如图1所示，一辆小车静止在水平地面上，作出小车的受力示意图．
（2）如图2所示，试画出力F1、F2的力臂．
（3）如图3所示，根据小磁针的指向标出此时通电螺线管的N极、S极和电流方向．
（4）如图4所示，在方框内画出矫正近视眼的透镜，并完成光路图．
-
难度：
使用次数：163
入库时间：2013-08-07
已知酒精的热值是3.0×107J•kg﹣1，则5g的酒精完全燃烧释放的热量为 1.5×105 J．现用酒精炉烧水，酒精完全燃烧释放的热量有42%被水吸收，若水的初始温度是20℃，比热容是4.2×103J•kg﹣1•℃﹣1，则这些酒精完全燃烧能使2kg水温度升高到 95 ℃．
-
难度：
使用次数：144
入库时间：2013-08-07
打点计时器是利用电流的磁效应工作的仪器，打相邻两点的时间间隔为0.02s，由此可知，打点计时器是 的仪器．（填入所选的字母）
A．记录时间；B．测量质量；C．测量力．
某同学用图甲所示的打点计时器来研究物体的平均速度，得到一条纸带如图乙所示，则A、C两点的距离为 cm，物体在AC段运动的平均速度是 m/s．
-
难度：
使用次数：72
入库时间：2013-08-07
大象的质量是4000kg，在水平地面上铺一张方格纸，大象站在纸上时留下的脚印如图所示．图中每个小方格的面积为25cm2（数方格数时，超过半个的算一格，不足半格的忽略不计）．计算每只脚底的面积 m2，大象四脚站立时对地面压强是 Pa．（g=10N/kg）
-
难度：
使用次数：54
入库时间：2013-08-07
在“探究滑动摩擦力的大小与哪些因素有关”的实验中，同学们提出了以下几种猜想：
A．与物体运动的速度有关；
B．与物体接触面的粗糙程度有关；
C．与物体接触面的压力大小有关．

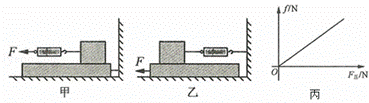

（1）在某次分组实验中，两组同学分别设计了如图甲、乙所示的实验装置，你认为 装置更加科学准确．
（2）下表是小李同学的实验数据
实验次数 压力 木板表面 木块放置 运动速度 测力计F度数（N）
1 一个木块 比较光滑 平放 慢 2.2
2 一个木块 比较光滑 平放 快 2.2
3 一个木块 表面加毛巾 平放 快 3.8
上述实验数据可以用来验证A猜想是 的，B猜想是 的．（选填“正确”或“错误”）
（3）小张同学通过实验探究滑动摩擦力和压力的关系，得到的实验数据如下表所示，并据此画出了摩擦力f和压力F压的关系图线，如图丙所示．
实验次数
压力F压/N
滑动摩擦力f/N
1
20
2.2
2
40
4.4
3
60
6.6
4
80
7.7
可以得到的结论是： ．
