难度：
使用次数：402
入库时间：2013-08-07因研究

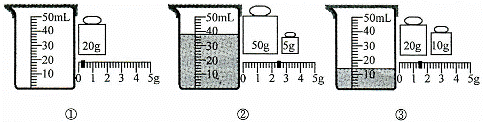

石墨烯而获得2010年诺贝尔物理学奖之后，安德烈·海姆进而研究氧化石墨烯薄膜并获得新进展．为探究氧化石墨烯薄膜的物理特性，他进行了这样一组实验，如图所示：①将氧化石墨烯薄膜覆盖在有刻度的空烧杯口上，测得总质量m1；
②将薄膜揭开，向烧杯内倒入酒精与水的混合物，盖紧薄膜，测得其总质量m2；
③一个月后，检查发现薄膜覆盖紧密完好，烧杯内液体体积明显减小，测得此时总质量m3；
④以后，烧杯内液体体积保持不变． 已知ρ酒精=0.8×103 kg/m3，问：
(1)一个月后，烧杯内剩余的液体密度是多少？是何种物质？
(2)实验说明氧化石墨烯薄膜具有怎样的物理特性？（写出两点即可）
① ．
② ．
-
难度：
使用次数：146
入库时间：2013-08-07
严寒冬季，海面结了厚厚一层海冰．
（一）小明想：冰面下海水的密度是多大呢？于是他砸
开冰面，进行实验探究：取长5cm、宽5cm、高8cm的长方体物块，悬挂在弹簧测力计下方，示数如图（甲）所示；将物块浸没在海水中，弹簧测力计示数如图（乙）所示．(g取10N/kg)问：(1)海水的密度是多大？
（二）小华想：海水结成的海冰是否含有盐分呢？于是她进行实验探究：取一根空心吸管，将一些小铁钉从吸管的下端塞入作为配重，并用石蜡将吸管的下端封起来；将配重吸管放入纯水中，静止后如图（丙）所示；取一些海冰放人烧杯中，待海冰完全熔化后，将配重吸管放入其中，静止后如图（丁）所示．问：
(2)海冰熔化所得的液体密度为多大？海冰是否含有盐分？
(3)小华将此液体置于室外直至其表面又凝固了一层固体，将此固体捞出置于空容器中直至完全熔化成新液体，请合理猜想，新液体的密度可能为 kg/m3．
-
难度：
使用次数：112
入库时间：2013-08-07
小明发现：水滴可使

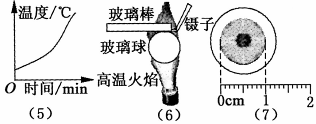

平行光发生如图(1)(2)所示的变化，且水滴变凸，其焦距 （变小／不变／变大）．把写有“爱物理”字样的纸条先后放在左右两水滴下方的桌面上，小明从水滴上方看到的像如图(3)、(4)所示，这种放大功能类似于 （放大镜／投影仪），且水滴变凸，其放大功能 （变小／不变／变大）．列文虎克当年也有类似发现，他制作玻璃球以观察青蛙卵．用高温火焰加热玻璃棒的
一端使其熔化，
熔化过程中温度变化如图(5)所示，由此可知玻璃是 （晶体／非晶体）；用镊子将液态玻璃球取下并使其自然冷却 （填物态变化名称）成固态玻璃球；透过玻璃球观察直径为1.0mm的青蛙卵，成的像与刻度尺比对情况如图(7)所示，该青蛙卵像的直径为 cm，此时该玻璃球的放大倍数为 倍．
-
难度：
使用次数：186
入库时间：2013-08-07
一个小灯泡上标有“■V 1W”字样，额定电压模糊不清，小明对此展开实验探究．

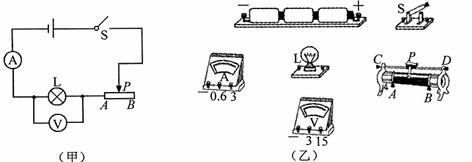

(1)请根据电路图（甲），用笔画线代替导线，连接实物图（乙）．(电压表量程选用0～15V，电流表量程选用0～0.6A)
(2)先将滑片移到 (A/B)端，再闭合开关S，发现小灯泡微弱发光，电流表有示数，电压表指针指向零刻度线．电路可能存在的故障是 ．
(3)排除故障后，小明测出小灯泡在不同电压下的电流，第四次实验电流表
示数如图（丙）所示，请将电流表示数以及相应的电功率填人表中，实验次数
1
2
3
4
5
6
7
电压U/V
1.0
1.5
2.0
2.5
3.0
3.5
4.0
电流I/A
0.10
O.14
0.17
0.23
0.25
0.27
电功率P/W
O.1
0.21
0.34
0.69
0.88
1.08
(4)请根据实验数据，在下图所示的坐标中用描点法画出该灯泡的电功率随电压变化的图像．根据图像可判断，小灯泡的额定电压是 V．
-
难度：
使用次数：176
入库时间：2013-08-07
冬季夜间，婴儿踢开被子或尿床，若家长没有及时发现，将影响孩子健康，对此，常州工程职业技术学院的同学们分别展开实验探究，设计镶嵌在婴儿被中的“踢被警示电路”和“尿床警示电路”．请选择其中一种电路并完成设计．（两种都做，以第一种为准）
电路一：“踢被警示电路”
元件：3V恒压电源，开关S，电压表，定值电阻R0阻值为10fl，热敏电阻Rx(Rx阻值随温度变化关系如下图所示)．
原理：当温度低于20℃时，即可认为婴儿已将被子踢开．
(1)请用笔画线代替导线
完成电路连接，要求：温度越高，电压表示数越小；温度越低，电压表示数越大．
(2)当电压表示数 （大于／小于） V时，即可认为婴儿已将被子踢开．
后续：对于该电路，指导老师认为，还可与电阻 (R0/Rx)并联一个适当规格的电子发声器，婴儿将被子踢开后，电子发声器两端电匪超过设定值，就会发出报警声．
电路二：“尿床警示电路”
元件：3V恒压电源，开关S，电压表，定值电阻Ro阻值为ion，湿敏电阻R。(R。阻值随湿度变化关系如下图所示)．
原理：当湿度大于80%时，即可认为婴儿已尿床．
(l)请用笔画线代替导线完成电路连接，要求：湿度越大，电压表示数越大；湿度越小，电压表示数越小．
(2)当电压表示数
（大于／小于） V时，即可认为婴儿已尿床．后续：对于该电路，指导老师认为，还可与电阻 (R0/Rx)并联一个适当规格的电子发声器，婴儿尿床后，电子发声器两端电压超过设定值，就会发出报警声，
