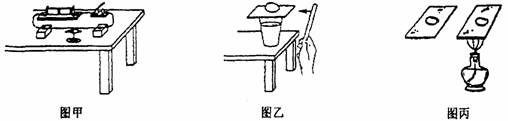

入库时间：2013-08-04下面是同学们做过的一些物理实验情景图，请你对这些实验现象分别进行分析并
得出结论。
（1）图甲：闭合开关，小磁针发生们偏转。说明： 。
（2）图乙：迅速击打硬纸板，板上的鸡蛋落入杯中。说明： 。
（3）图丙：将两滴等量的水分别滴在两块玻璃板上，其中被加热的水滴先消失。说明： 。
-
难度：
使用次数：144
入库时间：2013-08-04

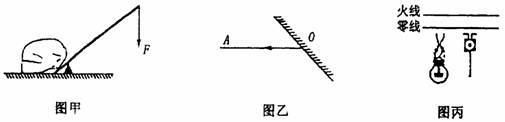

按要求规范地作出下列各图。
（1）在图甲中，作出力F的力臂，并用L表示。
（2）如图乙所示，OA是一条经平面镜反射的光线，请作出它的入射光线，并标出入射角i。
（3）如图丙所示，用开关控制灯泡，并将它们正确连入电路。
-
难度：
使用次数：101
入库时间：2013-08-04
（1）图甲画出了通过透镜前后光线的方向，请在虚线框内画出相应的透镜。
（2）在图乙中，一个站在地面上的人用较小的力通过滑轮组将重物提起来，访画出滑轮组的绕线。
-
难度：
使用次数：438
入库时间：2013-08-04

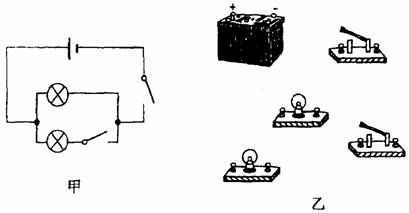

按照下图甲的电路图，将乙中的元件连成电路（元件位置不动，用笔画线表示导线）。
-
难度：
使用次数：148
入库时间：2013-08-04
一个钢球的质量是800g，体积是100cm3。那么这个钢球是空心的还是实心的？如果是空心的，空心部分的体积约是多少？（铜的密度为 8.9×103kg／m3）
