难度：
使用次数：222
入库时间：2013-08-03如上中图所示，王师傅想用最省力的方法把—个铁桶推上台阶，请在图中画出这个力的示意图，并画出力臂。
-
难度：
使用次数：64
入库时间：2013-08-03
根据图中小
磁针静止时的指向，用笔划线代替导线将如图
所示的实物连线图补充完整（要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向A端移动时通电螺线管的磁性减弱）；标出通电螺线管的N、S极
-
难度：
使用次数：115
入库时间：2013-08-03
用如图14所示的滑轮组去拉物体，已知物质的密度是2 ×103kg／m
，底面积是0.3m2，重力为600N。物体在F=100N的拉力作用下，沿水平方向匀速前进了2m。(g取10N／kg)求：(1)物体对水平地面的压强是多少?
(2)物体的体积是多大?
(3)若该装置的机械效率为80％，物体在水平方向上受到的阻力是多少？
-
难度：
使用次数：50
入库时间：2013-08-03
如图所
示，电源电压为9V保持不变，灯L上标有“6V 6W”字样，滑动变阻器R1的最大阻值为40Ω，R2=20Ω，灯泡的电阻不变。求：（1）灯泡的电阻。
（2）当S1断开S2闭合，滑
动变阻器滑片在最左端时，电路中的电流。（3）电路工作时消耗的最小功
率。
-
难度：
使用次数：192
入库时间：2013-08-03

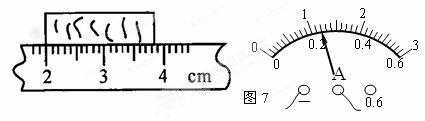

请读出图7所示的各测
量工具读数：木块的长度是 cm；电流表的示数为_________A。
