难度：
使用次数：179
入库时间：2009-03-13我们已经学习过探究“欧姆定律”。

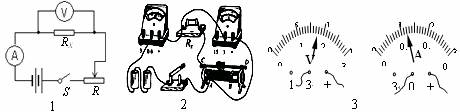

（1）小军根据图1所示的电路图，将图2中的实验器材连接成实验电路。 同小组的小明在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接。①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确；③如果改接这根导线，对实验的影响是：__________________ （具体说明是什么影响）。
（2）小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图3所示，被测电阻Rx的阻值是 Ω.
（3）小军和小明为他俩在全班首先获得测量结果而高兴，准备整理实验器材结束实验. 你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？
①写出你的建议：
②你提出这个建议的目的是：_______________________________________
-
难度：
使用次数：80
入库时间：2009-03-13
王丽同学为了测量某种品牌食用油的密度，设计了利用天平、玻璃杯、量筒等器材进行测量的实验方案。
A、用天平称出玻璃杯的质量M1；
B、将适量的食用油倒入玻璃杯中；
C、用天平称出玻璃杯和食用油的总质量M2；
D、将杯中食用油倒入量筒中，测出量筒中食用油的体积V；
E、计算食用油的密度ρ
①写出该实验测出的食用油的密度的表达式 ；
②本实验的误差很大，其实可以采取调整实验步骤的顺序来减小，请将你调整后的步骤按先后顺序填入后面的空格内 （只填序号）
-
难度：
使用次数：172
入库时间：2009-03-13
如图所示，是同学某设计的电子秤（g=10N/kg）
（1）已知压力传感器与托盘的接触面积为1×10-3m2，托盘的质量为1 kg，电子秤不称量时，压力传感器受到的压力和压强分别是多大？
（2）压力传感器R的阻值会随压力的大小发生变化，它们间的关系如下表所示。已知R0的阻值为50Ω，电源电压30V，当电压表的示数为10V时，电流表示数多大？被测物体的质量有多大？
-
难度：
使用次数：65
入库时间：2009-03-13
如下图所示，“6V 3 W”的小灯泡L与额定功率为10W的电阻器R串联，电源电压大小为10V，且保持不变．闭合开关S，电流表、电压表示数分别为0.20A和2．4V，不考虑电阻器和小灯泡电阻随温度的变化，
求： （1）电阻器R的阻值?
（2）整个电路消耗的实际功率?
以下是王勇同学的解题过程：
解：（1）根据欧姆定律，电阻器的电阻
R=
=
= 12Ω （2）因为整个电路只有小灯泡L和电阻器R两个用电器，
所以整个电路消耗的电功率P=3W+10W=13W ．
请你指出王勇同学求解过程中存在的错误，并写出正确的解答过程．
