难度：
使用次数：197
入库时间：2013-07-26如图，两根细线分别系着A、B两根磁铁(磁极未画出)，细线另一端分别系在天花板的C、D两处，磁铁静止时情形如图，虚线为竖直方向，画出磁铁A的受力示意图，并标明各力的名称。
-
难度：
使用次数：53
入库时间：2013-07-26
如图(1)，从某一角度透过玻璃砖看紧贴在砖后的钢笔，中间一段笔杆好像错位了。为分析错位原因，选取笔杆与砖面接触处的一点S，用图(2)研究(已画出S及人眼的位 置)，请画出像点S ′及成像光路图。
-
难度：
使用次数：180
入库时间：2013-07-26
如图，将铜丝、铁丝插入菠萝中，便成了水果电池。一根软导线在纸筒A上绕成螺线管，导线两端接在电池两极上，螺线管产生的磁场使小磁针静止在如图状态。图中已标出电路中电子定向移动的方向。
(1)标出电池正，负极
(2)画出纸筒A上导线绕向并形成闭合电路
(3)画出一条经过小磁针的磁感线(并标明方向)
-
难度：
使用次数：76
入库时间：2013-07-26
小明的父亲是一位配钥匙的师傅，他发现有一种钥匙坯和5角硬币的颜色都是黄灿灿的，为探究它们是否是同一种材质。设计如图实验。
(1)取一枚钥匙坯放入小空桶，称出它们的总重F1；
(2)取一枚5角硬币放人小空桶，称出它们的总重F2；
(3)将那枚钥匙坯轻轻放人已装满水的溢水杯中，用小空桶收集溢出的水，称出水及桶的总重F3；
(4)将那枚5角硬币也轻轻放人溢水杯中(钥匙坯仍在其中)，用刚才装水的小桶继续收集这次溢出的水，称出桶及两次溢出水的总重F4；
①在该实验中，小明遗漏了一步重要的测量(并用字母表示)： 。
②小明认为，如果
=
，则可以认为它们是同一材质。根据你补充的步骤，上述等式应修改为： 。③为减小误差，钥匙坯，硬币最好各取一枚吗?答： 。
-
难度：
使用次数：116
入库时间：2013-07-26

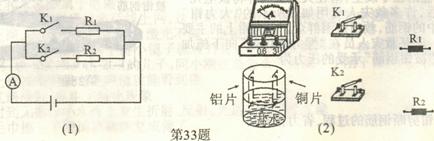

如图(2)，用盐水和两种不同金属自制的电池，其电压为1 V左右，铜片为正极，铝片为负极。为准确测量该电池的电压，某同学设计出(1)图电路，R1
R2为阻值已知的定值电阻(它们的阻值都在5
至1 0之间)。(1)用笔画线代替导线，按(1)图的设计思路在(2)图中将实物连成电路。
(2)设计一个实验数据记录处理表，要求体现操作方案，测两次电压，再取平均。
