难度：
使用次数：132
入库时间：2013-07-26在连接测小灯泡功率的实物电路时，开关应该是_______(填：断开或闭合)。滑动变阻器的滑片p应移至________端(以下图所示为准)。
(2)根据右图所示的实物电路。在方框内画出它的电路图。(要求：不改变各电路元件的连接顺序。)
-
难度：
使用次数：164
入库时间：2013-07-26

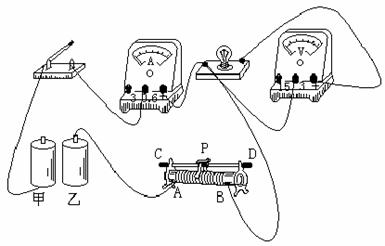

某同学做测定小灯泡的电功率实验时，他的实物连接如下图
(A) 在这个实物连接图上，接线错误的是：(不要求在图上改正)
a______________________________________________________，
b______________________________________________________，
c______________________________________________________。
(B) 如果将连接的错误改正后，调节滑动变阻器，此时电压表、电流表的读数分别是2.2伏特，0.2安培，则小灯泡的实际功率是_____________瓦特。
