难度：
使用次数：184

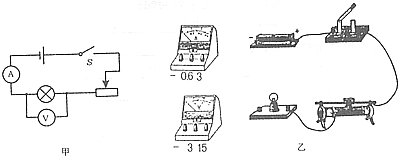

入库时间：2013-07-24在“测定小灯泡的功率”的实验中，小明同学设计的电路如图22甲所示，他选用的小灯泡的额定电压为2.5V，电阻约为8Ω，电源为两节干电池。
（1）请用笔画线代替导线，按照甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉，正确选用电表的量程）
（2）正确连好电路后，闭合开关前应把滑动变阻器滑片的位置调到 （填写“最左边”或“最右边”）
（3）连好电路后，闭合开关S，小明发现灯泡不发光，电流表的示数为零，电压表的示数为3V，产生故障的原因可能是下列的哪几种情况 。（填写序号）
A小灯泡短路
B小灯泡的灯丝断了
C小灯泡的灯座接触不良
D电压表的正、负接线柱接反
（4）排除故障后，调节滑动变阻器使小灯泡的额定电压下正常发光时，电流表的示数位置如图丙所示，则灯泡的额定功率为 W。
图22
-
难度：
使用次数：138
入库时间：2013-07-24
给你两个用丝线系着的吹足了气的气球，请你分别设计力学和电学小实验各一个，并在下表中简要填写出有关操作过程和实验结论（即所能说明的物理知识）。
实验类别力学实验
电学实验
操作过程
实验结论
