难度：
使用次数：140
入库时间：2013-07-23（1）小北通过一平面镜看到了桌子下面的小球．图甲中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜。
（2）悬挂的小球摆动到图乙所示位置，请画出这时小球所受重力和拉力的示意图。
（3）如图丙所示，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．
图甲
图乙
图丙
图8
-
难度：
使用次数：181
入库时间：2013-07-23
平常我们用吸管吸饮料，为什么饮料会被“吸入”口中呢？
-
难度：
使用次数：63
入库时间：2013-07-23
酒精的热值是3×107J／kg，完全燃烧0.25kg酒精能放出多少焦耳的热量？若用这些热量加热水，能使约多少kg水温度从20℃上升到100℃[c水＝4.2×103J/（kg·℃）]？
-
难度：
使用次数：110
入库时间：2013-07-23
如图9所示，放在水平桌面上的塑料杯子的质量不计，向杯中倒入200g的水，水深20cm；再轻轻放入质量为40g的木块，木块静止后漂浮，水面升高了4cm（水未溢出，g=10N/kg）．求此时：
（1）水对杯子底部的压强为多少？
（2）木块受到的浮力是多少？
（3）杯子底部对水平桌面的压力是多少？
图9
-
难度：
使用次数：51
入库时间：2013-07-23

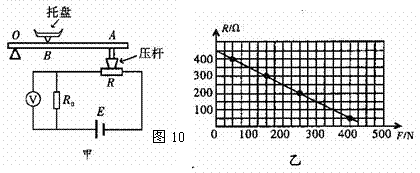

小明设计了一个测量物体质量的“托盘秤”，图 10(甲)是其原理示意图，其中托盘上放置物体，压力传感器R的电阻值会随所受压力大小发生变化，杠杆ABO可绕0点转动，电压表的量程为O～3V(可显示质量大小)．已知OB：BA=1：2，电阻R0=100Ώ．压力传感器R表面能承受的最大压力为400N，压杆与压力传感器的接触面积为2cm2，压力传感器R的电阻值随所受压力变化的图像如图 (乙)所示．电源电压恒定不变，秤达到最大称量时，电压表的示数也达到最大值，托盘和杠杆组件的质量忽略不计．求：
(1) 该压力传感器能承受的最大压强；(2) 电源电压；
(3) 当电压表的示数为1.5V时，托盘上被测物体的质量。（g=10N／kg）
