难度：
使用次数：191

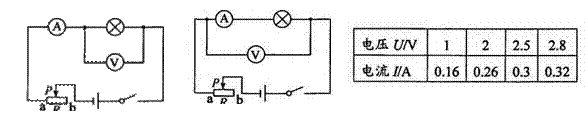

入库时间：2013-07-23小明在做“测量小灯泡的电功率”实验时，他按如图甲所示的电路图选用器材并进行实验．其中电源电压为3V，小灯泡标有“2.5V”字样(电阻约8Ω)，电流表有3A和0.6A两个量程．
（1）在连接电路时，开关应该是 ▲ 的；选择电流表的 ▲ A的量程比较合理．
（2）闭合开关，移动滑动变阻器的滑片至某一位置时，电压表示数为2V，若要测量小灯泡的额定功率，应将滑片P向 ▲ 端移动(选填“a”或“b”)，使电压表示数为 ▲ V．
（3）如上表丙是小明测得的
实验数据．小灯泡的额定功率为 ▲ W．从表中数据还可知道：小灯泡两端电压增大时，灯丝的电阻 ▲ ．(4) 小华按照上图乙的方案测小灯泡的电阻,如考虑到电流表
的电阻不为零，则用该测量方案测出的结果必然存在误差，那么用这种实验方案测量出来的小灯泡的电阻值 ▲ 电阻的真实值（选填“大于”、“小于”或“等于”）．已知电流表的内阻为1Ω，要求用此方案测出的电阻值与真实值间的差异不大于真实值的1%，则对灯丝的阻值至少为 ▲ Ω．
甲 乙 丙 -
难度：
使用次数：99
入库时间：2013-07-23

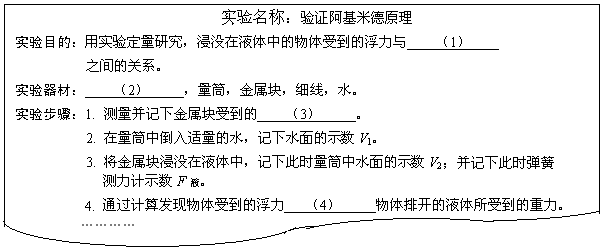

在“验证阿基米德原理”的实验中，填写的实验报告（部分）如下，请完成空格处的内容．
-
难度：
使用次数：109
入库时间：2013-07-23
阅读下面短文，并回答问题．
太阳能路灯
图甲是我市333省道两边的太阳能路灯，它由太阳能电池板、控制器、24V的蓄电池组、LED发光二极管、灯杆及灯具外壳组成．它的结构示意图如图乙，工作时能量流程图如图丙．LED发光二极管是一种半导体器件，它具有工作电压低（2~4V）、耗能少、寿命长、稳定性高、响应时间短、对环境无污染、多色发光等优点．它与普通的白炽灯发光原理不同，可以把电直接转化为光．实验测得LED发光二极管两端加不同电压时的电流，数据如下表：
电压/V
1
1.5
2.0
2.3
2.5
2.8
3.0
3.3
3
.53.6
3.7
电流/mA
0
0
0
5
10
60
160
380
690
900
1250
（1）太阳能电池板将太阳能转化为 ▲ 能．
（2）为使额定电压为2.3V的LED发光二极管正常工作，应将 ▲ 个LED发光二极管串联才能安全使用．
（3）如图乙所示，晚上LED发光二极管点亮时控制开关S与 ▲ （a/b）触点接触．
（4）请在下图中作出电流与电压的关系图像．
（5）这种LED发光二极管的电压从2.5V变化到3.6V时，LED的电功率增加了 ▲ W．
