难度：
使用次数：127
入库时间：2013-07-23如图甲所示，当开关S闭合后，缠绕着导线的大铁钉的上端为＿＿＿＿极；如图乙所示，甲、乙两物体都做匀速直线运动，从图中可知甲的速度＿＿＿＿乙的速度（填空“>”或“=”或“<”）。
甲 乙
-
难度：
使用次数：111
入库时间：2013-07-23
完成下列光路图
-
难度：
使用次数：123
入库时间：2013-07-23
请你在图中画出使用理发的剪刀时，杠杆AOB所受动力F1 的示意图及阻力F2的阻力臂L2
-
难度：
使用次数：119
入库时间：2013-07-23
学完密度的知识后，小明想知道所喝的早餐奶的密度，于是和小刚到实验室，分别用所需器材进行了测量。
（1）小明利用天平（含砝码）、量筒、烧杯测量早餐奶的密度过程如下：
①将天平放在＿＿＿＿桌面上，游码放在标尺左端的零刻线处，调节平衡螺母，使指针指在分度盘的中线处，这时横梁平衡；
②在烧杯中倒入适量的早餐奶，用天平测出烧杯和早餐奶的总质量为76.2g；将烧杯中的早餐奶的一部分倒入量筒中，如图甲所示，则量筒内早餐奶的体积是＿＿＿＿cm3；
③再用天平测出烧杯和剩余早餐奶的质量，砝码和游码的示数如图乙所示；则量筒中早餐奶的质量为＿＿＿＿ g；
④经过计算可知，早餐奶的密度为ρ=＿＿＿＿ g/cm3。
-
难度：
使用次数：142
入库时间：2013-07-23

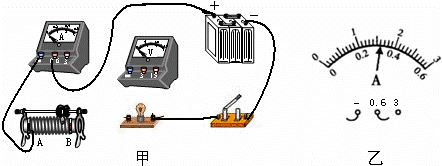

小明所在的实验小组到实验室做“测定小灯泡电功率”的实验，被测小灯泡的额定电压为3.8V．
（1）请用笔画线代替导线，完成图甲中实物电路连接．（连线时导线不能交叉）（2）检查电路连接无误，闭合开关前，滑动变阻器的滑片应置于＿＿＿＿端．（选填“A”或“B”）
（3）实验中，当滑动变阻器的滑片移到某一位置时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定电功率为＿＿＿＿W。
（4）小明想换用其他规格的小灯泡再做该实验，但他却操作有误，在未断开开关的情况下，直接将小灯泡从灯座上拔出，那么拔出后电压表、电流表的示数变化情况是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
