难度：
使用次数：183
入库时间：2009-03-13下图中，一束光线从空气斜射到水面时发生反射和折射，AO为人射光线，请画出大致的折射光线方向。
-
难度：
使用次数：269
入库时间：2009-03-13
请在下图中画出用滑轮组提升水桶最省力的绕绳方法。
-
难度：
使用次数：367
入库时间：2009-03-13
螺线管通电后，小磁针静止时指向如图所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极。
-
难度：
使用次数：195
入库时间：2009-03-13

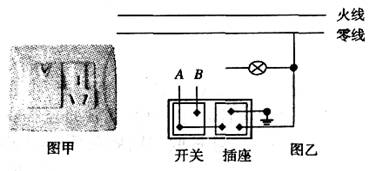

小明要将一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)安装在新房里。图甲为实物图，图乙为反面接线示意图，“A”“B”是从开关接线柱接出的两根导线，请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用。
-
难度：
使用次数：368
入库时间：2009-03-13
在“探究杠杆的平衡条件”实验中，如图所示。
(1)应先调节杠杆两端的平衡螺母，使杠杆在__________位置平衡，这样做是为了便于测量__________；
(2)他得到的两组数据如下表所示：
实验序号
动力Fl／N
动力臂
1／m阻力 F2／N
阻力臂
2／ml
2
0.2
l
0.1
2
l
0.08
2
0.04
这两组数据中，第__________次实验的数据肯定有错误。经检查，发现是测量动力臂时读数错了；测量值是__________ (选填“偏大”或“偏小”)。
