难度：
使用次数：192
入库时间：2013-07-20小明在做“测最小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V(阻值约为10

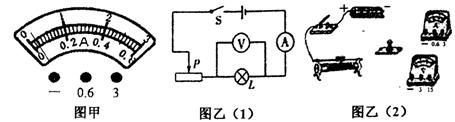

)；(1)他在连接电路之前，先检查仪器是否完好，发现电流表指针在没有通电的情况下如图甲所示，则接下来的操作是____________________________。
(2)图乙(1)是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙(2)中未完成的电路连接好(要求：电流表、电压表选择合适的量程；滑动变阻器的滑片向右移动时，连入电路的阻值变小；导线不能交叉)。

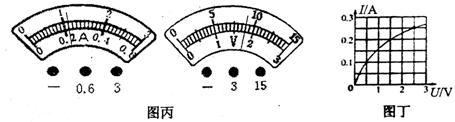

(3)经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图丙所示，则此时流过小灯泡的电流是_______A，灯泡两端的电压是_______V，灯泡的实际功率是_______W。
(4)改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图像如图丁所示。根据图像提供的信息，计算出小灯泡的额定功率为_______W，小灯泡灯丝的电阻随电压增大而_______ (填“增大”、“减小”或“不变”)。
-
难度：
使用次数：180
入库时间：2013-07-20

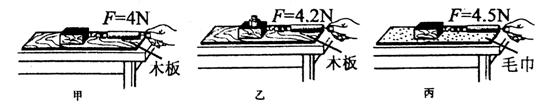

在科学探究课中，实验小组同学猜想“滑动摩擦力的大小可能与压力大小有关”，于是他们选用了重10N的物体完成了如下图所示的三次实验；
(1)通过比较_______两图，可以验证他们的猜想。得出的结论是______________。
(2)好动脑筋的同学们在甲装置木板右端又垫了一个木块，来“探究斜面的机械效率”。实验前他们分析：“由于斜面不是光滑的，沿斜面向上拉物体，必定要克服摩擦做额外功，斜面的机械效率一定受摩擦力影响”。于是他们做了如右图所示的实验：在光滑程度一样而—样而倾斜程度不同的斜面上匀速直线拉动物块，设计表格记录实验数据如下：
(a)如上图所示第3次实验弹簧测力计的示数为_______N。
(b)上面的实验数蟹记录表格存在的问题是：_____________________。
(c)改正错误后，对实验数据进行分析，你对斜面机械效率问题可获得的初步结论__________________________________________。
-
难度：
使用次数：183
入库时间：2013-07-20
物体在只受重力的情况下由静止开始下落的运动，叫做自由落体运动。这种运动只有在真空中才能发生，在有空气的空间，当空气阻力很小（可以忽略）时。物体的下落可以近似地看作自由落体运动。为了探究自由落体运动快慢与哪些因素有关，小霞和同学作了如下猜想：
猜想一；自由落体运动的快慢与物体的材料有关；
猜想二：自由落体运动的快慢与物体的质量有关。
为了验证猜想，他们分别将三个金属球在20m高处由静止释放，测得金属球落地时间如右表：
(1)他们选用金属球而不选用棉花球(或纸团)进行实验，这样做的目的是( )
A．便于实验操作
B．便于实验观察
C．空气阻力相对重力较小，使运动更接近自由落体运动，实验更具科学性
(2)他们分析比较表中的数据，得出的结论是____________________________；
(3)根据表中的数据，宇航员在月球上将小铁片和羽毛在同一地点、同一高度同时释放，它们将( )
A．同时落地
B．铁片先落地，羽毛后落地
C．羽毛先落地，铁片后落地
(4)如果他们正在学校操场上沙坑边，利用这些金属球还可以完成的探究实验有：(举一个例子) __________________________________________。
