难度：
使用次数：81

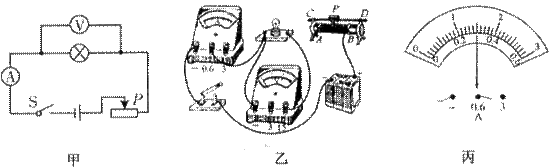

入库时间：2009-03-13下图甲是某小组同学“测量小灯泡的电功率”的实验电路图，已知小灯泡的额定电压为6V，正常工作时的电流约为0.3A．现有如下器材：电流表、电压表、开关各一个，规格分别为“100 2A”“50Q l.5A”的滑动变阻器各一个、导线若干、 电源(电压为12V左右)一个。
(1)图乙已连接了部分电路，请用笔画线代替导线将电路连接完整。
(2)你认为该小组应选用规格为 的滑动变阻器a
(3)该小组同学选用了合适的滑动变阻器后闭合开关，滑片P移到某一位置时记录了第1组数据：滑片P继续向右移动，当小灯泡正常发光时．电流表示数如丙图所示．请帮他们将电流表的示数记入表中空白处；当滑片P移到最右端时，小灯泡闪亮一下后熄灭，然后他们记录了第3组数据；从表中数据可知他们所用的电源电压为 V，小灯泡的额定功率为 W。
实验序号
电压表示数／v
电流表示数／A
小灯泡发光情况
l
3
0．16
暗
2
6
正常发光
3
12
0
不发光
-
难度：
使用次数：125
入库时间：2009-03-13

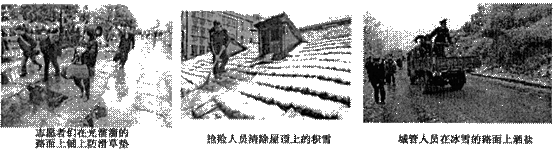

2008年初，我国南方遭遇特大冰冻灾害，湖南成了重灾区之一。冰雪无情人有情，各行各业人员都极积投入到抗冰救灾的工作中。下列图片是我市抗冰救灾的部分情景，请你从中找出两条相关信息，说出它们所应用的物理知识，并将其填入下表中。
相关信息
物理知识
1
2
-
难度：
使用次数：97
入库时间：2009-03-13
为迎接2008年北京奥运会，我国体育健儿均在紧张地备战。一举重运动员在某次训练中，用3s的时间将质量为150kg的杠铃举高l.8m。问：
(1)杠铃在空中静止时(如图)对该运动员的压力是多大?
(2)本次举起杠铃的过程中，该运动员对杠铃做了多少焦耳的功? 功率为多少?
-
难度：
使用次数：55
入库时间：2009-03-13
小红同学自制了一个卡通福娃，她想用亮度可调节的红、绿灯做它的眼睛。她选用规格为“6V 3W”的红灯和“6V 6W”的绿灯及“18Ω 1.5A”的滑动变阻器等元件设计了如下电路。当闭合开关S、S1、S2、滑动变阻器的滑片P移至b端时，两灯都正常发光(电源电压不变)。问：
(1)电源电压为多少伏?
(2)两灯都正常发光时电流表的示数为多少?
(3)S、S2闭合、S1断开，电流表示数为0.25A时．滑动变阻器连入电路的电阻为多少?
(4)该电路中最大电功率和最小电功率分别为多少?
