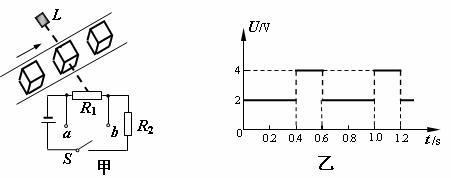

入库时间：2013-07-19如图14-甲所示是某生产流水线上的产品工件输送及计数装置示意图，其中L为一激光源，R1为光
敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接一“示波器”(示波器的接入不影响电路)，光敏电阻两端的电压随时间变化的图象，可由示波器显示出来．水平传送带匀速前进，每当工件从传送带上通过L与R1之间时，射向光敏电阻的光线会被产品挡住．若产品工件是边长为0.1m、质量为1.2kg的均匀正方体，示波器显示的电压随时间变化的图象如图14-乙所示．请回答下列问题：（1）工件对传送带的压强为多大？（g≈10N／kg）
（2）已知计数器电路的电源电压恒为6V，保护电阻R2的阻值为40Ω，求有光照射在光敏电阻上时，R1的阻值有多大？
（3）工作10min，光敏电阻产生的热量有多少？
