难度：
使用次数：102

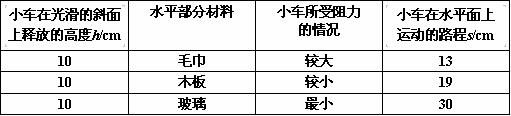

入库时间：2013-07-19如图9所示，让同一小车分别从光滑斜面的同一高度处从静止开始下滑，小车在铺有毛巾、粗糙木板、玻璃板的平面上运动的距离见表格.
（1）让小车从光滑斜面的同一高度处下滑的目的是： ；
（2）从斜面上滑下的小车在水平面上最终停止运动的原因是： ；
（3）根据这个实验可以推理出：若水平面绝对光滑（即小车不受任何阻力作用时），小车将一直保持 .
图9
-
难度：
使用次数：58
入库时间：2013-07-19
在“探究电流与电阻的关系”的实验中，提供的实验器材有：电源（电压恒为6Ⅴ)，电流表、电压表各一个，开关一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，一只标有 “50Ω 1A”的滑动变阻器，导线若干．

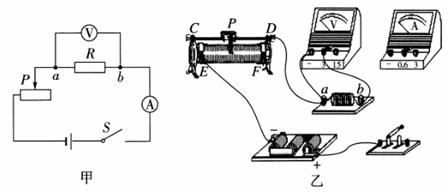

（1）请根据图10-甲的电路图用笔画线将图10-乙实物图连接完整(注意电流表的量程选择) ．
（2）李明同学进行实验时，在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为3Ⅴ，并记下相应的电流值；再依次改接10Ω、15Ω、20Ω的电阻，共进行了四次实验.依次改接其它电阻时，李明同学都将滑片P向F端移动至适当的位置，他这样做的目的是： ．
（3）李明同学完成的四次实验记录的电流表的示数分别为：0.6A、0.3A、0.2A 、0.15A，依据测量结果可以得到的结论是： ．
图10
-
难度：
使用次数：196
入库时间：2013-07-19
小安同学要做“测定小灯泡的电功率”的实验，已知被测小灯泡的额定电压为2.5V，电阻约为10Ω．实验室有下列器材：电源（电压为6V）、电流表、电压表、开关各一个；导线若干；三只滑动变阻器R1 R2 和R3分别标有 “5Ω 0.5A”、 “50Ω 0.5A”、 “500Ω 1A”的字样．请解答下列问题：
（1）利用电流表和电压表“测定小灯泡的电功率”的实验原理是 ；本实验最合适的滑动变阻器应选用 ．（选填“R1”、“ R2”或“ R3”）

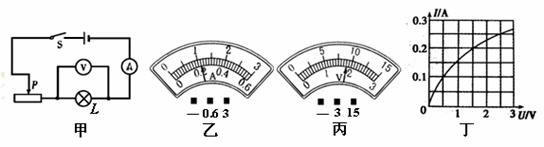

（2）小安依照图11-甲所示的电路图完成实验器材的连接并经检查无误后，闭合开关开始实验，当调节滑动变阻器的滑片到某一位置时，电流表和电压表的示数如图11-乙和11-丙所示，此时小灯泡消耗的实际功率是 W．
（3）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小安画出了小灯泡中电流随其两端电压变化的关系图像（如图11-丁）,根据图像提供的信息，计算出小灯泡的额定功率为 W，小灯泡灯丝电阻随电压增大而____________（选填“增大”、“减小”或“不变”）
图11
-
难度：
使用次数：273
入库时间：2013-07-19
如图12所示，一台小型起重吊车正在起吊重物，请解决下面两个问题：
（1）说明吊车的吊臂属于哪种类型的杠杆？吊车使用这种类型杠杆的特点是什么？
（2）如果吊起的设备质量为2×103kg， O
A的长度是OB的8倍，与起吊的设备质量相比，忽略吊臂的质量，此时吊臂下的液压挺杆对吊臂B点在竖直向上的方向上施加的支持力有多大？（g≈10N／kg）
图12
-
难度：
使用次数：170
入库时间：2013-07-19
如图13所示，底面积为80cm2的圆筒形容器内装有适量的水，放在水平桌面上．底面积为60 cm2高为12cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下．将圆柱形物体A逐渐浸入圆筒形容器内的水中时(水没有溢出容器)，下面的表格中记录了弹簧测力计的示数F与圆柱形物体A下表面离水面的距离h的对应关系．请解答下列问题：(不计细线重，g取10N/kg)
测量次数
1
2
3
4
5
6
7
8
9
h/cm
0
2
4
6
8
10
12
14
16
F/N
9.0
7.8
6.6
5.4
4.2
3.0
1.8
1.8
1.8
（1）该物体的密度有多大？
（2）在表格中任取一组数据，
分析说明物体受到的浮力与排开的水所受到的重力的关系，从而证明阿基米德原理的正确性。（3）物体A在容器内浸没后与未放人物体A前比较，水对容器底产生的压强增加了多少？
图13
