难度：
使用次数：133

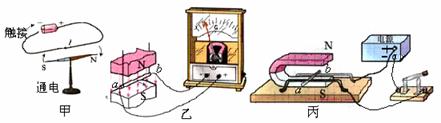

入库时间：2013-07-19图3是电磁学中很重要的三个实验装置图，以下说法
正确的是A．物理学家法拉第进行甲图实验发现了电流的磁效应
B．乙图实验装置是电动机的原理图
C．丙图中，导体ab受到的磁场力方向与通过它的电流方向无关
D．“K歌”用的话筒利用的是乙图的原理将声音信号变成电流信号
图3
-
难度：
使用次数：241
入库时间：2013-07-19
标有“220V 1100W”的电熨斗和电动机都在额定电压下工作
1h，则下列说法正确的是A．通过电熨斗和电动机的电流都是0.2A
B．电熨斗和电动机线圈的电阻值都是44Ω
C．电熨斗和电动机在这1h内消耗的电能都是1.1kW·h
D．电熨斗和电动机在这1h内产生的热量都是3.96 ×l06J
-
难度：
使用次数：145
入库时间：2013-07-19
将太阳光通过三棱镜后，用一个
白屏来承接，在白屏上形成一条彩色的光带，这个现象称为光的 ；用白屏来承接是因为它能 所有色光． -
难度：
使用次数：113
入库时间：2013-07-19
当金星从太阳表面经过，人们在地球上将会看到在耀眼的太阳光球层上，有一个小小的如人脸上的一颗黑痣的黑圆斑在缓慢移动，这一罕见天象就是 “金星凌日”（见图4） ．（1）“金星凌日”现象可以用 原理

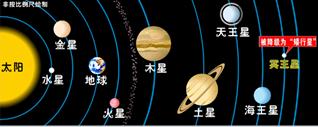

来解释；（2）如图5所示为太阳及八大行星示意图。据图分析，你
认为在地球上除了可以看到“金星凌日”外，还能看到 凌日现象。（温馨提示：观看天象奇观通常要借助专用设备去观察，否则强烈的太阳光会灼伤眼睛）
图4 图5
-
难度：
使用次数：222
入库时间：2013-07-19

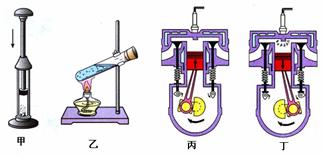

在如图6所示的四幅图中，甲、乙是课堂上看到的两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的其中两个过程示意图．利用内能来做功的冲程是 图；与压缩冲程原理相同的是 图所示的演示实验．
图6
